BKHB—12 中電圧スイッチング装置の性能、安全な動作方法、技術パラメータを紹介します。
SF6ロードスイッチリングネットワークキャビネットを交換します。
サーキットブレーカキャビネット
企画 | ユニット | パラメーター | ||
定格電圧 | KV | 12 | ||
定格周波数 | Hz | 50 | ||
定格絶縁レベル | 1min 電力周波数抵抗電圧 | 地面とフェーズの反対側 | KV | 42 |
絶縁骨折 | KV | 48 | ||
雷ショックに耐える電圧 (ピーク) | 地面とフェーズの反対側 | KV | 75 | |
絶縁骨折 | KV | 85 | ||
補助 / 制御ループ （ 地面へ ） のための 1 分電力周波数抵抗電圧 | KV | 2 | ||
定格電流 | A | 630 | ||
定格短時間耐電流 （ RMS ） | 主要なループ/地上スイッチ | KA | 25/4s | |
地上接続ループ | KA | 21.7/4秒 | ||
定格ピークに耐える電流 | 主要なループ/地上スイッチ | KA | 63 | |
地上接続ループ | KA | 54.5 | ||
定格短絡遮断電流と周波数 | KA/回 | 25/30 | ||
定格短絡閉じる電流 （ ピーク ） | KA | 63 | ||
定格ケーブル充電破壊電流 | A | 25 | ||
回路遮断器の定格動作シーケンス | O - 0.3s - CO - 180s - CO | |||
機械的寿命 | 回路ブレーカー/切断スイッチ | タイム | 10000/3000 | |
保護レベル | 密封されたキャビネット | IP67 | ||
Switchgearハウジング | IP4X | |||
ガス圧力 | ガスの定格充填レベル (20 °C、ゲージ圧力) | Mpa | 0.02 | |
最小ガス充填レベル (21 ℃ 、ゲージ圧力) | Mpa | 0 | ||
シーリング性能 | 年間漏れ率 | %/年 | ≤0.05 | |
負荷スイッチギア
企画 | ユニット | パラメーター | ||
定格電圧 | KV | 12 | ||
定格周波数 | Hz | 50 | ||
定格絶縁レベル | 1min 電力周波数抵抗電圧 | 地面とフェーズの反対側 | KV | 42 |
絶縁骨折 | KV | 48 | ||
雷ショックに耐える電圧 (ピーク) | 地面とフェーズの反対側 | KV | 75 | |
絶縁骨折 | KV | 85 | ||
補助 / 制御ループのための 1min 電力周波数抵抗電圧 （ 接地へ ） | KV | 2 | ||
定格電流 | A | 630 | ||
定格短時間耐電流 （ RMS ） | 主要なループ/地上スイッチ | KA | 25/4s | |
地上接続ループ | KA | 21.7/4秒 | ||
定格ピークに耐える電流 | 主要なループ/地上スイッチ | KA | 63 | |
地上接続ループ | KA | 54.5 | ||
定格短絡閉じる電流 （ ピーク ） | 荷重スイッチ/地上スイッチ | KA | 63 | |
定格アクティブ負荷破壊電流 | A | 630 | ||
定格閉ループ破壊電流 | A | 630 | ||
5% 定格のアクティブロード破壊電流 | A | 31.5 | ||
定格ケーブル充電破壊電流 | A | 10 | ||
定格のアクティブなロードブレークの数 | タイム | 100 | ||
地上障害現在の中断 | A/回 | 31.5/10 | ||
接地障害の条件下でラインとケーブルの充電電流が中断する | A/回 | 17.4/10 | ||
機械的寿命 | 回路ブレーカー/切断スイッチ | タイム | 10000/3000 | |
保護レベル | 密封されたキャビネット | - | IP67 | |
Switchgearハウジング | - | IP4X | ||
ガス圧力 | ガスの定格充填レベル (20 °C、ゲージ圧力) | Mpa | 0.02 | |
ガス最小機能レベル （ 20 °C 、ゲージ圧力 ） | Mpa | 0 | ||
シーリング性能 | 年間漏れ率 | %/年 | ≤0.05 | |
環境保護ガスキャビネット実施基準
GB / T 1022 高電圧スイッチング機器および制御機器標準の共通技術要件
GB / T39063640.5KV AC 金属はスイッチギアおよび制御装置を囲んでいます
GB / T1985 高電圧 AC の切断スイッチおよび接地スイッチ
GB/T38043.6-40.5KV AC高圧ロードスイッチ
GB/T1984高圧AC回路ブレーカー
GB/T4208エンクロージャの保護レベルIPコード
GB/T7354部分的な放電測定
GB / T 311.1 絶縁体と継手第 1 部 ： 定義、原理、規則
ガスキャビネットの正常な使用条件
高温: 摂氏45度;
低温: 摂氏-25度:
高温 ： （ 24 時間平均 ） 35 ° C；
大きい平均相対湿度 (24時間): ≤ 95%;
高度: ≤ 1500メートル:
地震容量: 8度:
保護レベル： ライブボディシール IP67 、スイッチギアのシェル IP4X；
周囲の空気は、腐食性の可燃性ガス、水蒸気などによって著しく汚染されてはいけません。
GB / T 3906 の規定を超える正常環境条件で使用される場合は、ユーザーと当社で交渉します。
製品構造

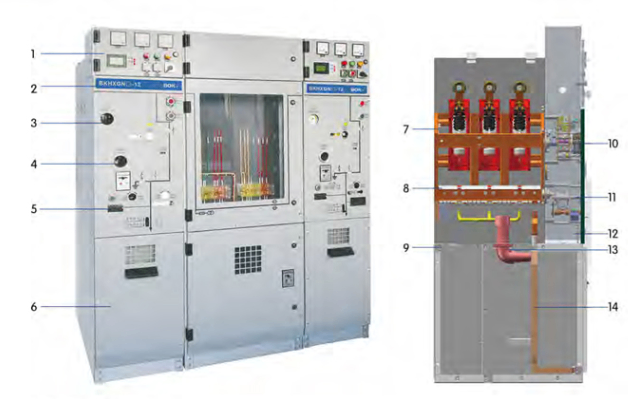

リングネットワークキャビネット注釈の説明:
1.低圧計器室 2 。眉 3.手術室 4 号。観測簡素化
5.ライブディスプレイ 6.ケーブル室 7 。真空遮断器 / ロードスイッチ
8. 3 ステーションの絶縁 / 接地スイッチ 9 。圧力解除装置 10 。スイッチ機構
11. 3 ステーション機構 12 。五つの証拠連動機構 13 。壁ケーシング 14 を通る入口と出口ライン。接地バスバー
環境保護ガスキャビネット構成計画 1
CL 650mm ◆ Basic equipment ■ ロードスイッチ ■ 2駅切断スイッチ ■ ライブディスプレイ ■ スタンダードバスバー ■ 操作ハンドル ■ コンタクトバス | オプションアクセサリー ■ 电気操作メカニズム ■ デジタル表示器 ■ DC電源 ■ 電磁ロック ■ ポインター楽器 ■ 3-in-2メカニカルインターロック ■ 避雷器のオンラインモニタリング ■ 低圧チャンバー ■ デジタル表示器 ■ 高められた座席 | ■ パッシブプロテクション ■ 高められた座席 ■ 整流器モジュール ■ 低圧チャンバー ■ 2-in-1メカニカルインターロック ■ 急増の逮捕者 ■ DC電源 (12h-24Ah) ■ ポインター楽器 ■ 電磁ロック |  |
PTC 500mm ◆ 基本装置 ■ ロードスイッチ ■ 三駅切断スイッチ ■ ライブディスプレイ ■ スタンダードバスバー ■ 操作ハンドル ◆ 電圧変圧器 ■ PT焙煎チューブ ■ 肘型ケーブルプラグ (ケーブル含む) | ◆ オプションアクセサリー ◇ 電動カメラ機構 ◇ デジタル表示器 ◇ DC 電源 ■ 電磁ロック ■ ポインター楽器 ■ 3-in-2メカニカルインターロック ■ 避雷器のオンラインモニタリング ■ 低圧チャンバー ■ デジタル表示器 ■ 高められた座席 | ■ パッシブプロテクション ■ 高められた座席 ■ オリーブブロック ■ 低圧チャンバー ■ 2-in-1メカニカルインターロック ■ 急増の逮捕者 ■ DC電源112h-24Ah) ■ ポインター楽器 ■ 電磁ロック |  |
| PT 500mm ◆ 基本装置 ■ 三駅切断スイッチ ■ ライブディスプレイ 【スタンダードフィールドライン】 ■ 操作ハンドル ■ 電圧変圧器 ■ PT焙煎チューブ ■ 肘型ケーブルプラグ (ケーブル含む) | オプションアクセサリー ■ 电気操作メカニズム ■ デジタル表示器 ■ DC電源 ■ 電磁ロック ■ ポインター楽器 3-in-2メカニカルインターロック0 ■ 避雷器のオンラインモニタリング ■ 低圧チャンバー ■ デジタル表示器 ■ 高められた座席 | ■ パッシブプロテクション ■ 高められた座席 ■ 整流器モジュール ■ 低圧チャンバー ■ 2-in-1メカニカルインターロック ■ 急増の逮捕者 ■ DC電源112h-24Ah) ■ ポインター楽器 ■ 電磁ロック |  |
PT 500mm ◆ 基本装置 ■ ライブディスプレイ ■ スタンダードバスバー ■ 電圧変圧器 ■ PT焙煎チューブ ■ 肘型ケーブルプラグ (ケーブル含む) | ◆ オプションアクセサリー ■ 电気カメラのメカニズム ■ デジタル表示器 ■ DC電源 ■ 電磁ロック ■ ポインター楽器 ■ 3-in-2メカニカルインターロック ■ 避雷器のオンラインモニタリング ■ 低圧チャンバー ■ デジタル表示器 ■ 高められた座席 | ■ パッシブプロテクション ■ 高められた座席 ■ 整流器モジュール ■ 低圧チャンバー ■ 2-in-1メカニカルインターロック ■ 雷装置に従う ■ DC電源112h-24Ah) ■ ポインター楽器 ■ 電磁ロック |  |
PTS 500mm ◆ 基本装置 今電圧変圧器 O PT融合チューブ ■ 肘型ケーブルプラグ (ケーブル含む) | オプションアクセサリー アレッサー ■ 避雷器のオンラインモニタリング ■ DC電源112h-24Ah) ■ 低圧チャンバー Qポインターの器械 ■ デジタル表示器 ■ エレクトリックロック ■ 高められた座席 |  |
M 650mm ◆ 基本装置 0ライブ表示 ■ ロングとショートフィールドライン ■ 乗り換えバス Q電圧トランス ■ FT焙煎チューブ ■ メータリングボックス 0電圧変圧器 (電気供給) 注 ：PT フロントに正式な切断スイッチを装備している場合は、キャビネット幅のサイズを 1000 mm に変更する必要があり、その他の寸法は変更されません。 | ◆ オプションアクセサリー 低圧チャンバー ■ ポインター楽器 ■ デジタル表示器 ■ 電磁ロック ■ 高められた座席 【温度・温度コントローラ】 |  |
環境保護ガスキャビネットの構成スキーム 2
C 420mm ◆ 基本装置 ■ 三駅切断スイッチ 0ライブ表示 【スタンダードフィールドライン】 ■ 操作ハンドル ■ Loadスイッチ | ◆ オプションアクセサリー ■ 电気操作メカニズム ■ 急増の逮捕者 ■ 総合保険 ■ デジタル表示器 ■ DC電源 ■ 磁気ロック ■ ゼロシーケンス変圧器 ■ 故障インジケータ (温度測定付き) ■ ポインター楽器 Q 3-in-2メカニカルインターロック ■ ケーブルアタッチメント | ■ 避雷器のオンラインモニタリング ■ パッシブプロテクション ■ 高められた座席 ■ 整流器モジュール ■ コア型電流変圧器 【障害インジケータEKL-4】 Q低圧の部屋 ■ 2-in-1メカニカルインターロック ■ 着信ライン接地ロック装置 |  |
V 420mm ◆ 基本装置 ■ 三駅切断スイッチ ■ ライブディスプレイ ■ スタンダードバスバー ■ 操作ハンドル ■ サーキットブレーカー ■ 現在の変圧器 | ◆ オプションアクセサリー ■ 电気操作メカニズム ■ 急増の逮捕者 ■ 総合保険 ■ デジタル表示器 【DC漂流】 ■ 電磁ロック 0ゼロシーケンス変圧器 ■ 故障インジケータ (温度測定付き) ■ ポインター楽器 Q 3-in-2メカニカルインターロック ■ ケーブルアタッチメント | ■ 避雷器のオンラインモニタリング ■ パッシブプロテクション ■ 高められた座席 ■ 整流器クロスバー ■ コア型電流変圧器 【障害インジケータEKL-4】 ■ 低圧チャンバー ■ 2-in-1メカニカルインターロック ■ 着信ライン接地ロック装置 |  |
V 650mm ◆ 基本装置 ■ 2駅切断スイッチ ■ ライブディスプレイ ■ スタンダードバスバー ■ 操作ハンドル ■ サーキットブレーカー ■ 現在の変圧器 ■ コンタクトバス | ◆ オプションアクセサリー ■ 电気操作メカニズム ■ 総合保険 ■ 低圧チャンバー 0ポインターの器械 ■ デジタル表示器 ■ 高められた座席 ■ パッシブプロテクション ■ 整流器モジュール ■ エレクトリックロック | ■ 2-in-1メカニカルインターロック ■ 3-in-2メカニカルインターロック ■ DC電源 |  |
環境保護ガスキャビネット構成計画 3
Dl 420mm ◆ 基本装置 ■ ライブディスプレイ ■ スタンダードバスバー | オプションアクセサリー ■ ケーブルアタッチメント ■ 急増の逮捕者 ■ 避雷器のオンラインモニタリング ■ エレクトリックロック ■ 高められた座席 【障害インジケータEKL-4】 ■ 故障インジケータ (温度測定付き) |  |
Dl 420mm ◆ 基本装置 ■ ライブディスプレイ ■ スタンダードバスバー ■ 操作ハンドル ■ 2駅切断スイッチ | ◆ オプションアクセサリー ■ 低圧チャンバー ■ ツーインワンカエデインターロック ■ 3-in-2メカニカルインターロック ■ 電磁ロック ■ 高められた座席 |  |
