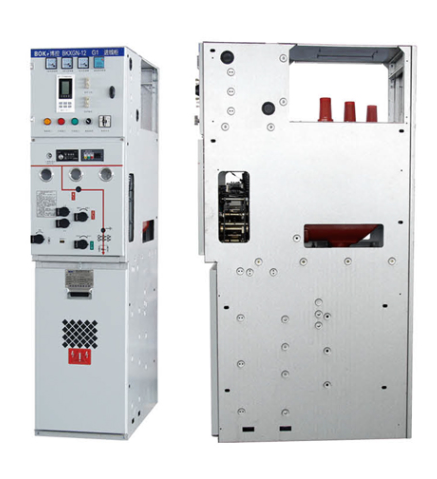

BKXGN—12—SIS3 中電圧スイッチギア

BKXGN—12—SIS3 固体絶縁完全閉鎖中電圧スイッチギア； ソリューションの完全な範囲は、遮断器ライン保護、変圧器保護、負荷制御、ヒューズの組み合わせ電気製品、 PT 電源、バス接続の持ち上げ、使用された変圧器、等を含みます。電力網のアップグレードと配電ユーザーに一連のソリューションを提供し、スマートグリッドのニーズを満たすためにインテリジェント端末基地局の組み合わせを構成します。製品は、電力システムのリングネットワークの配電装置として使用することができ、工業および鉱業企業の都市建設のための配電装置としても使用することができ、多機能性の特性を有しています。

固体絶縁完全閉じたスイッチギア；それは、主な緑媒体、真空遮断器と導電接続、絶縁スイッチ、接地スイッチ、メインバス、分岐バスおよび他の主要な電気回路として固体絶縁材料の使用は、単一または組み合わせられ、固体絶縁媒体で包まれ、特定の機能の完全な絶縁および完全なシール性能を持つ 1 つまたは複数のモジュールに、組み合わせたり拡張したりできます人が触れるモジュールの表面は、導電性または半導電性シールドでコーティングされ、直接かつ確実に接地され、リングネットワークキャビネットは触れる可能性があり、 1 人が触れるメインループモジュールは、接地網を装備し、導電性シールドでコーティングされ、直接かつ確実に接地され、無効なメンテナンスを行う際にリスクを引き起こさない、操作とメンテナンス中にユーザが安全であるように。

3 ステーション切断スイッチ — 偽のブレークはなく、 GB 1985 — 2004 の規格に沿った切断スイッチの設計は、特別なプロセス構造を採用しています。

回路ブレーカの極設計 — 1 つは二重層シールド技術を採用しています。

遮断器、切断スイッチ、バスバーのドッキングはすべてオンライン監視技術、新しい絶縁シール材料を採用しています — 新しい絶縁材料エポキシ樹脂の合金プロセス ゴム粒 シリカ球形粒子 シリコーンストリップ粒子 シールドネットにシリコン微粉を加えます。

3 ステーション切断スイッチの密閉絶縁箱は、乾燥空気を充填し、 0.0 4 MPa の圧力を加圧して、水分ガスの内部侵入を防止し、内部圧力をオンラインで監視する圧力ゲージを装備して、漏れを防止し、水分ガスの浸透による内部結露を引き起こします。

中圧システムは過酷な環境 （ 汚染、腐食性ガス、結露、湿気、ほこりなど ） から保護されます。SF 6 ガス断熱なし、温室効果ガスなし、環境保護など、アークの可能性を大幅に低減し、耐用年数を延ばし、さまざまな状況での信頼性の高い固体断熱技術を実現。

モジュラー設計 — サーキットブレーカ、接地装置、小型、コンパクトな構造、簡単な操作とメンテナンスが付いている 3 ステーションの切断スイッチ。

ソリューションの包括的なシリーズスキームの組み合わせは変更可能であり、上部と下部の 2 つの絶縁構造で、さまざまなユーザーソリューションを解決します。

拡張と変換 — 拡張を組み合わせるためにフィールドの様々な変更で実装することができ、 375 幅の設計は、一部の SF 6 製品の直接置き換えです。

BK X G N □ - 12 / □  - □

· 定格遮断短絡電流 （ KA ）

——— 定格電流 （ A ）

— — — 定格電圧 （KV）

— — — — — 設計シリアル番号

— — — — — — 屋内設置

— — — — — — —

金属装甲 （ 金属装甲

— — — — — — — — —

使用条件

周囲の温度： —45 °C ～ 45 °C

湿度： 大きい平均相対湿度、毎日の平均 s95% 、毎月の平均 ≤ 90%

標高： 4000 m

耐震性 ： 8 度

保護の程度： ライブボディシール IP67 、ヒューズバレル IP67 、スイッチギアのハウジング IP3X

◆ 高い周囲温度： 40 °C；

◆ 低い周囲温度： —45 °C；

◆ 標高： 4000 m；

◆ 平均毎日の温度： 35 °C；

◆ 平均毎日の湿度： 95%；

◆ 大月の平均湿度 ： 90%:

◆ 大震度 ： マグニチュード 8 。

◆ スイッチギアは、火災、爆発の危険性、および激しい振動がない場所に設置する必要があります。

使用基準:

◆ 国際規格

IEC 62271 — 1 — 2007 高圧スイッチギアおよび制御装置、パート I ： 一般仕様

IEC62271 — 200 — 2003 「 1 ～ 52kV AC 金属封入式スイッチギアおよび制御装置」

◆ 国家標準:

GB3906 — 2006 「 3.6 ～ 40.5kV AC 金属封入式スイッチギアおよび制御装置」

GB / T 11022 — 1999 「高電圧開閉装置及び制御装置の標準に関する共通技術条件」

GB1984 — 2003 「高電圧 AC 遮断器」

GB1985 — 2004 「高電圧 AC の切断スイッチおよび接地スイッチ」

GB3804 — 2004 「 3.6Kv ～ 40.5kV 高電圧 AC 負荷スイッチ」

DL / T404 — 2007 「 3.6 ～ 40.5kV AC 金属封入式スイッチギアおよび制御装置」

DL / T 5932006 「高電圧開閉装置及び制御装置規格の共通技術条件」

◆ 中国国家グリッド公社規格:

QVGDW730 — 2012 「 12kV 固体絶縁リングメッシュキャビネットの技術条件」

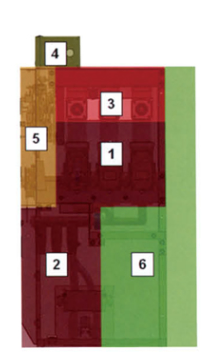

※ 低絶縁タイプ

※ 上部絶縁タイプ

■スイッチギアの技術パラメータ

■絶縁接地スイッチの技術パラメータ

■ サーキットブレーカの技術パラメータ （ V ユニット ）

■ 負荷切り替えの技術パラメータ （ C ユニット ）

■ 融合式負荷スイッチ （ C ユニット ） の技術パラメータ
