JXF低电圧分配ボックス

1. JXF 低電圧スイッチギアのフレームは複合構造で、基本骨格は C 字型鋼から組み立てられています。キャビネットラックのすべての構造部品は亜鉛メッキされており、セルフタッピングロックネジまたは 8.8 等級六角ボルトによって基本的なキャビネットラックにしっかりと接続されています。さらに、完全なスイッチキャビネットを組み立てるためのスキーム変更に対応するドア、パーティション、取り付けブラケットおよびバスバー機能ユニット。スイッチギアの内部寸法、部品寸法、コンパートメント寸法はすべて変調されます （ E = 25 mm ） 。

2. JXF 型複合低電圧開閉器の各キャビネットは、水平バスバー室 （ キャビネットの後ろ ） 、引き出し室 （ キャビネット前面 ） 、ケーブル室 （ キャビネット下部またはキャビネット前面右側 ） の 3 つの部屋に分かれています。チャンバーは鋼板または高強度難燃プラスチック機能板によって互いに分離され、上下引き出しの間には換気穴付きの金属板があり、スイッチ素子の飛翔アークやバスと他のライン間の短絡による事故を効果的に防止します。

3. JXF 低電圧スイッチギアの構造設計は、アップインとアウト、アップインとアウト、ダウンインとアウト、ダウンインとアウト、さまざまなインレットとアウトラインスキームの要件を満たすことができます。

4.コンパクトデザイン: より小さなスペースでより多くの機能ユニットを収容します

5.構造部品は E = 25 mm を弾性率として汎用性と柔軟性が高く、構造と抽出ユニットを任意に組み合わせてシステム設計のニーズを満たすことができます。

6.バスは高強度難燃性および高絶縁強度プラスチック機能ボードによって保護され、反故障アーク性能を持ち、操作およびメンテナンスが安全で信頼性があります

7.引き出しの様々なサイズの機械的連動機構は、標準規制を満たし、接続、テスト、分離の 3 つの明らかな位置があり、安全で信頼性が高い。

8.標準モジュール設計：保護、操作、変換、制御、調整、測定、表示などの標準単位で構成でき、要件に応じて任意に組み立てることができます。

9.高強度の難燃性エンジニアリングプラスチックを使用すると、保護と安全性能が効果的に強化されます。

10.高度の一般化、标准化、および容易なアセンブリ。信頼できる品質保証付き。

11だキャビネットは労働環境の異なった条件に従って異なった保護レベルを選ぶことができます。

12. 機器保護の継続性と信頼性

1.適用範囲

AC 周波数が 50HZ 、定格動作電圧が 500V 以下の回路で使用するのに適しています。特別な要件の下で、保護レベルはノックアウト穴で IP 5 に達することができ、マルチパイプインレットラインは最大定格電流 400 A までのライブインストールオープンホールプレートを予約することができ、特に工業および鉱業ホテルのユーザーがボックスを測定して作るために適しており、製品のシェル保護は IP 53 です。

製品は次のとおりです： IEC60439.1 — 1993 「低電圧スイッチギア制御装置」 GB7251.1 — 2005 「低電圧スイッチギア制御装置」。

2.モデルと意味

 の構造図JX F□□□/□□ 「 JX は壁に取り付けられた制御ボックス、 F は保護タイプ、ヒンジコード ： 1— は暗いヒンジ、 2— はオープンヒンジを示します。 H — キャビネットの高さ、 W — キャビネット幅、 D — ボックス深さ、取付け方法 ： R 隠し、 M 露出、 W 屋外」など、各部品の意味と意味を説明します。

JX F□□□/□□

└ ─ インストール方法: R隠し、M露出、Wアウトドア

└ ─ キャビネットの深さ (D)

└ ─ キャビネット幅 (W)

└ ─ キャビネットの高さ (H)

└ ─ ヒンジコード: 1-隠されたヒンジを示します

2-開いているヒンジを示します

└ ─ は保護タイプを示します

└ ─ 壁に取り付けられたコントロールボックス

3.環境の使用条件

1.温度: 周囲の気温は40 ℃ を超えず、周囲の気温の下限は-50 ℃ です。

2.温度 ： 空気の相対湿度は、最大温度で 50% を超えない。 40 °C 、 10 °C で最大 90% などの低温では高い相対湿度が許容されます。

3.高度: インストールサイトの高度は2000mを超えません。

4. Installationカテゴリ: クラスII。

5.汚染レベル: レベル3.

4.構造特性

構造は薄い鋼板、測定器、ボタンインジケータおよび制御スイッチ等によって溶接されています。ドアに取り付けることができます。コンタクト、遮断器、端子ブロックなどのその他の電気機器を設置する必要があります。

箱の中のラックにあります。箱シェルの上下壁にはノックダウン穴があり、電気およびケーブルパイプラインの様々な仕様を取り付けるのに便利です。

5.主要な技術的なパラメータ

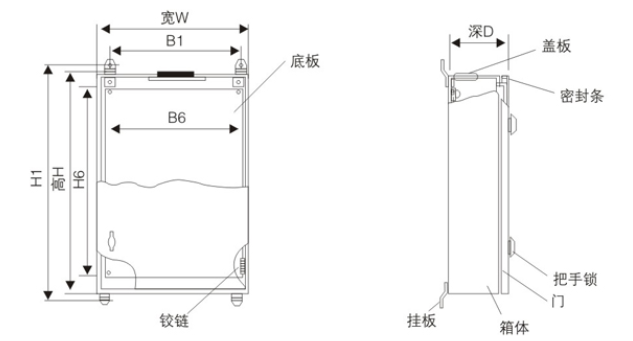

6.形状とインストールサイズ

概要インストールの概略図

7.主要な技術的なパラメータ
