JP 屋外統合配電箱 （ 補償\ 制御端子\ 照明 ） の性能、安全操作方法、技術パラメータを紹介します。
製品概要:

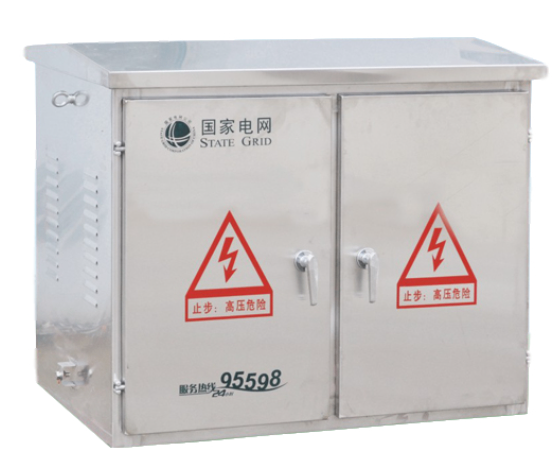

JP シリーズの屋外低電圧統合配電箱は、配電、計量、保護、制御、無効電力補償を統合した統合制御箱の新しいタイプであり、安全、経済、合理性および信頼性の原則に沿って、電力網の建設と変換と電力網の運用経験の要件に従って設計されています。ユーザーの要件に応じて漏れ保護機能に追加することができます。製品には、新しい構造、合理的な、高い保護レベル、便利なインストールと試運転、メンテナンスとオーバーホールの利点を有します。これは、現在の電力網変換における理想的な端末低電圧機器の完全なセットです。
1.適用範囲
JP シリーズの屋外統合された配電箱は、短絡、過負荷、過電圧、漏れ保護および他の機能、小型、美しい外観、経済的で実用的な、屋外極の変圧器の電極に取付けられる、屋外総合的な配電装置を達成するために 1 つの計量、出口、無効電力補償および他の多機能のセットです、都市部と農村部の送電網の変革のための理想的な配電製品の新世代です。
2.モデルと意味
JP— □ / □
主回路回路回路番号
─ 変圧器容量
➢ 統合分配ボックス
3.通常の使用条件
1.周囲の温度： —25 °C ～ 40 °C 。
2.空気の相対湿度 ： 1 日の平均は 90% を超えず、月間平均は 90% を超えません。
3.標高 ： 2000 m 以上。
4.激しい振動や衝撃のない場所に設置し、腐食性ガスなしで。
注 ： 上記の条件を超えると、私の式で交渉することができます。
4.技術的なパラメータ
シリアル番号 | 名前 | ユニット | パラメーター |
1 | 変圧器容量 | KVA | 30~400 |
2 | 定格動作電圧 | V | AC400 |
3 | 補助ループ動作電圧 | V | AC220 、 AC380 |
4 | 定格周波数 | Hz | 50 |
5 | 定格電流 | A | ≤630 |
6 | 定格漏れ行為電流 | mA | 30 ～ 300 調節可能 |
7 | 保護レベル | IP54 |
5.主回路回路図
注： ナイフスイッチまたはナイフ溶かすスイッチ、モデルは HD11F 、 HR5 、 HR6 および他のシリーズであることができます；
ヒューズ、モデルオプション D220 、 CM1 、 NS 、 C45 、 D247 および他のシステム；
AC コンタクター、信号オプション CJ20 、 B シリーズ、 CJX2 、 CJ19 （ 電気融合を切り替える ） および他のシリーズ；
ゼロシーケンス変圧器漏れ電流リレー、モデル任意の JD 、 LLJ および他のシリーズ；
電流変圧器、モデルオプション LM21 — 0.5 、 LMK — 0.66 および他のシリーズ；
サージ止め器、モデルは任意 FYS 、 Y3W および他のシリーズです；
電気溶融機、モデル任意 BSMJ 、 BCMJ および他のシリーズ；
自動補償コントローラ、モデル任意 JK1 、 JKG および他のシリーズ；
補償ループの数は 1 — 4 回任意であり、各時間の容量は 3 — 20Kvar 任意です；
また、ユーザーのニーズに応じて、温度および湿度制御装置をオプションでボックスに設置することができ、補償ループ切替フォームは、非接触モジュールの切替および複合などのユーザーの要件に応じてカットおよびカットすることができます。
スイッチスイッチングなど。
6.箱構造の概略図

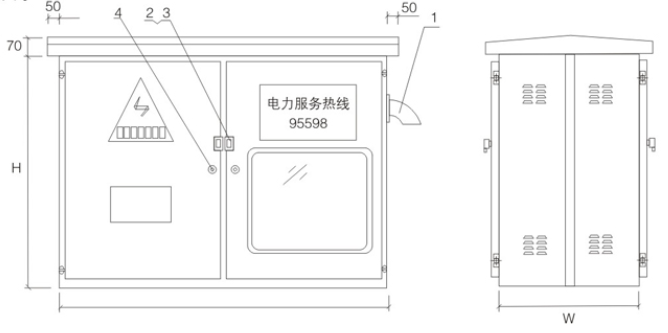

水平キャビネットフォームファクター

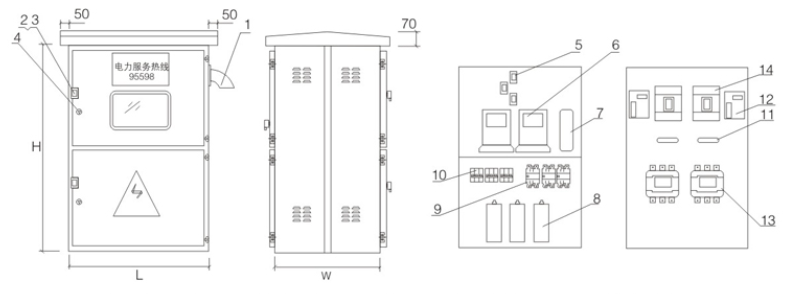

垂直キャビネットフォームファクタ
1.パイプ 2 、ドアロック （ オープンロック ） 3 、ドアロックレインボックス 4 、ドアロック （ 隠されたロック ） 5 、電流変圧器 6 、メートル 7 、ジャンクションボックス 8 、コンデンサ 9 、スイッチング溶融接触器 10 、小型遮断器 11 、絶縁スイッチ 12 、ゼロシーケンス変圧器 13 、漏れ電流遮断器 14 、出力 AC 接触器 15 、出力空気スイッチを介したインレットケーブル
