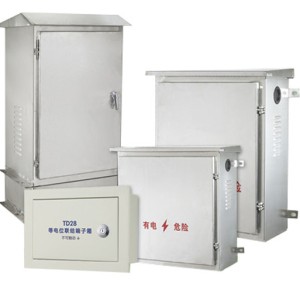

端子ジャンクションボックス

ターミナルブロックは、建設ラインを接続し、分岐ラインをマークして便利な配線とラインチェックを提供する一種のインターフェースデバイスです。場合によっては、構築とデバッグを容易にするために、短絡アイソレータなどの特別な定期的な設置設定をターミナルブロックに取り付けることができます

端子ブロックは、電気接続を実現するために使用される一種のアクセサリ製品であり、工業的にコネクタのカテゴリに分けられます。産業オートメーションの程度が高まり、産業制御の要件がますます厳しく正確になるにつれて、ターミナルブロックの使用は徐々に増加しています。エレクトロニクス産業の発展に伴い、ターミナルブロックの使用範囲が拡大しており、ますます多くの種類があります。

アプリケーションのスコープ

ターミナルボックスの素材は、高品質の冷間圧延鋼板と高品質のステンレス鋼板で作られており、ボックス構造は屋外の防水に従って設計されており、保護レベルはユーザーのさまざまな要件に応じてIP54またはIP55に達することができます。その结果、ターミナルボックスは、さまざまなタイプの気候条件および操作环境に适応することができます。

仕組み:

ターミナルボックスには、凝縮を停止し、温度をプリセットする温度と湿度コントローラが含まれています。温度湿度制御器は、温度センサと凝縮センサで構成され、ターミナルボックス内の温度と湿度の変化をいつでも監視し、ボックス内の周囲温度が設定された温度よりも低い場合や凝縮が生成される場合、コントローラは自動的にヒーターを起動して、箱の内部周囲温度を高め、凝縮を生成する小さな環境を破壊します。箱内の凝縮条件がなくなるか、周囲温度が設定済みの温度に達すると、ヒーターは自動的に接続を切り離して加熱を停止し、コントローラは監視状態を再開します。

Accessory functions

ターミナルボックスは、単相3穴220V、16A電源ソケット、およびユーザーが日常の検査やメンテナンス中に使用できるサービスライトを取り付けるようにも設計されています。同時に、それはまた、転送スイッチで設計され、インストールされており、ユーザーは、サイトの実際の操作ニーズに応じて、ボックス内のヒーターの手動および自動制御モードを任意に切り替えることができます。

ターミナルボックスは建物内の保護トランクラインで、水とガスの金属パイプライン、暖房、冷蔵、冷却システムで使用できます。建物の金属部品は、接触電圧が50V未満の電気ショック防止器具の仕様の要件を満たすように接続されています。ターミナルボックスは近代的な建物の电気器具の重要な部分であり、高层ビルで広く使用されています。

ターミナルボックスには、電位接続を支援し、 2 つの導電部品を等電位接続のためのワイヤで直接接続することができる良好な機能と機能があり、故障接触電圧が接触電圧制限以下に低減されます。ターミナルボックスは、障害が発生した場合に優れたサービス価値と貢献を確保し、電気ラインの様々な金属パイプラインを通じて建物の外部から導入された危険な障害電圧の危険な電源ネットワークインピーダンスを除去することができるため、自動電源遮断時間が長くなりすぎ、感電防止の要件を満たすことができません。浴室、プール、病院の手術室などの防感電のための特別な要件を満たすとき。TN システムの同じディストリビューターは、固定式および移動式 2 種類の電気機器を供給しています。電源遮断時間が移動式感電防止の要件を満たすことができない場合、固定機器は電気機器を保護します。

Application range of stainless steel terminal box and its characteristics:

Features introduction

1.この構造は、鋼板の曲げと溶接で作られています。ボックスにはユニバーサル可動フレームプレートがあり、取り付けプレートを上下に固定して調整できるため、コンポーネントの取り付けは非常に柔軟です。

2.ボックスの前面と后ろにドアがあり、壁から取り付けることができ、前后に同时に维持することができます。箱の底に60セントのねじ込み穴があり、密封および絶縁するためのシーリングゴムリングがあります。ボックスの下部200mmの高さのベースには通気孔があり、濡れた場所に設置することも、ベースを取り外して基礎に直接取り付けることもできます。

Dehumidification measures for outdoor terminal boxes in substations

空気が湿度が高い場合、特に雨季には、屋外端子ボックス内の湿気や凝縮が接地に対する DC 二次回路の絶縁抵抗を容易に低下させ、厳しい場合、絶縁抵抗がゼロに低下し、 DC 正電源または負電源接地を形成します。DC 2 点接地が発生すると、保護拒否や故障を引き起こし、機器を損傷し、送電網の安全運転を深刻に脅かす可能性があります。端子ボックスは端子ねじとコネクタを錆び、二次端子接触が悪く、電流回路端子が熱くなったり、回路を開いたりして、保護の拒否や誤動作を引き起こし、事故を引き起こします。制御ループや信号ループなどの端子の接触不良は、計測 · 制御 · 保護装置の異常動作を引き起こし、信号を誤って伝送し、オペレータによる誤判定や誤解析をもたらします。

Analysis of the causes of condensation

结露現象は、表面温度が露点温度以下に低下したときのキャビネットの内壁の表面上の水滴の结露现象を指す。结露が起こるかどうかは、ボックス内の温度、ボックス外の温度、相対湿度、および露点温度に依存します。主にターミナルボックスの结露の理由は次のとおりです。

(1) The humidity in the area is high, the climate and temperature change greatly, the bottom of the terminal box is humid, and some cable trenches even have waterlogging.

(2) Some terminal boxes are in the basement, the humidity is relatively high, and the temperature inside the box, especially the temperature close to the ground, is lower than the ambient temperature.

(3) Some equipment is temporarily shut down, and the small ambient temperature in the terminal box is lower than the surrounding ambient temperature, and condensation is very easy to form on its surface.

Selection of dehumidification options

The outdoor terminal box carries out the following transformation plan on the premise of ensuring that the sealing ring of the box door is normal and the fire sealing measures are intact.

1. Transformation principle

変電所内の屋外ターミナルボックスヒーターの故障や温湿度制御器の故障などの実態を考慮すると、ヒーターが投入されないか、故障の故障が頻繁であり、元の内部温湿度制御器を取り外し、低出力ヒーターが投入されることが多い。ヒーターの使用中に過熱によって引き起こされるワイヤ燃焼現象を最小限に抑えるために、ターミナルボックスとメカニズムボックスには 50 W 以下のパワーヒーターを選択し、ヒーターが設置されるボックス内の最大温度は 50 °C を超えてはいけません。箱内外のマイクロ正圧を持ち、多点分散配置方式を採用することが適切であり、比電力は箱のサイズに応じて決定され、ヒーターの電力は 0.1 m3 あたり 30 W を超えない。

2. Schematic diagram of transformation

The wiring of the terminal box is re-wiring, the original wiring is removed, the lower terminal leads are opened from the empty to the terminal strip, and then the terminal row leads to the heater, and the metal shell of the heater needs to be grounded.

3. Implement transformation

このスイッチ端子箱のサイズは约45cm × 70cm × 100cmであり、容积は约0.315m3である。オリジナルのスイッチ端子ボックスには50 Wの電力のヒーターがあり、開いたままの独立したヒーターが装備されており、温度と湿度のコントローラーがヒーターを自動的に制御してキャストと後退します。変換の原理に従って、温度と湿度のコントローラーを取り外し、元の位置に20Wヒーターを取り付け、元のヒーターの反対側のボックスの壁に別の20Wヒーターを取り付けました。変換後のターミナルボックスの温度と湿度は、何日も連続して追跡され、ボックス内の機器はうまく動作しています。

アプリケーションのスコープ:

これは主に、産業企業の発電所および変電所回路ブレーカー、電圧変圧器、変圧器、計量二次線端子接続、および変電所保守電源および配電ボックス、電力制御ボックス、照明ボックス、ターミナルボックスに使用されます。その材料は鋼板とステンレス鋼を含み、保護レベルはIP54です。
