GGJ 型低電圧無効電力補償

GGJ 型低電圧配電無効電力補償総合キャビネットは、安全性、経済性、合理性、信頼性の原則に沿って設計された屋外配電無効電力補償総合キャビネットの新しいタイプです。都市ネットワーク、農村部のグリッド変換、工業および鉱業企業、街路灯照明、住宅コミュニティなどに適しています。 AC 50Hz および 380V の定格電圧の配電システムで、配電、制御、保護、無効電力補償、電力計量および他の多機能、配電、制御、保護と新しい屋外総合的な配電箱、無効電力補償、電力計量などの機能は、ユーザーの要件に応じて漏れ保護機能を追加できます。製品には、新しい構造、合理的な構造、高い保護レベル、便利なインストールと試運転、メンテナンスとオーバーホールの利点を有します。製品は、 GB 7251.1 — 1997 、 GB / T 15576 — 2008 に準拠し、現在の電力網変換における理想的な低電圧機器の完全なセットである 3 C 認証に合格しています。

製品モデルと意味

G—AC 低電圧配電キャビネット、 G 電気部品固定設置、固定配線、 J 静電コンデンサ。

GGJ シリーズ屋外配電無効電力補償統合キャビネットは、 0.4kV 電圧レベルの無効電力の配電、計量、保護および自動補償に適しています。

2.製品特長

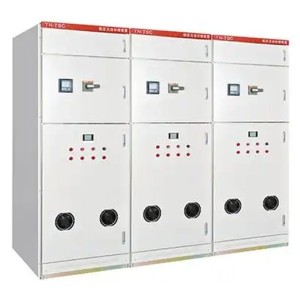

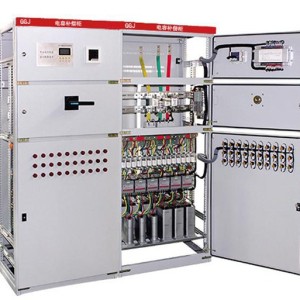

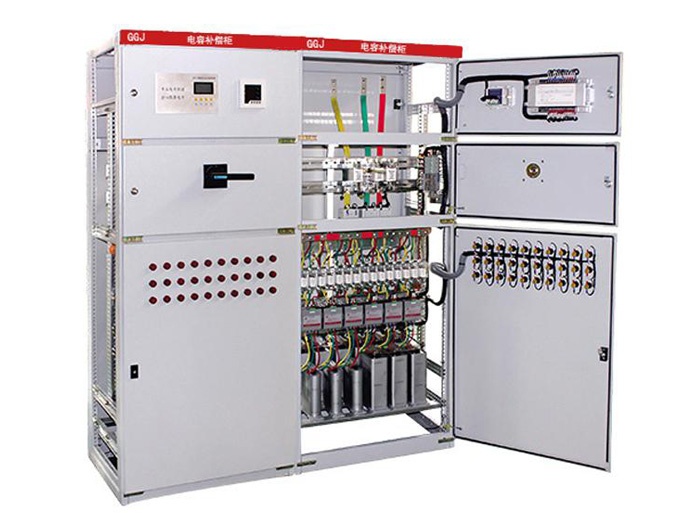

GGJ シリーズの低電圧無効電力補償キャビネットは、キャビネット、絶縁スイッチ、ヒューズ、スイッチングコンデンサ接触器、熱過負荷リレー、電力コンデンサおよびインテリジェント無効電力補償コントローラ、等で構成されています。キャビネットは閉じた構造です

3.主なパフォーマンス

1.タイムリーかつ迅速な応答、良好な補償効果、信頼性の高い作業、および漏れプロテクターもユーザーのニーズに応じて追加することができます。

2.保護機能： 過電圧、過負荷、低電圧、欠電流、短絡および他の機能

3.操作モード ： 自動操作と手動操作の 2 つの動作モードがあります。

4.送電網の電力係数を 0.95 以上に高めることができます。

4.動作条件

1.周囲の温度： —20 °C ～ 50 °C

2.空気の相対湿度： ≤ 90% （ 相対的な周囲温度は 20 °C ～ 25 °C です ）

3.標高 ： 2500m 以上ない

4.環境条件 ：屋内 （ 箱の中 ） の取付けに適しており、火災、爆発の危険性、深刻な汚染、化学腐食に適していません

暴力的な振動が発生した場所です

5.設置位置 ： 地面に垂直な傾斜は 5 o を超えてはいけません。

5.技術的なパラメータ:

1.定格電圧： 380V

2.定格周波数： 50Hz

3.補償方法 ： 三相補償と単相補償を組み合わせた。

4.補償容量： 60Kira ～ 390Kira 。

5.補償方法 ： 循環スイッチング、符号化スイッチング、ファジー制御自動スイッチング。

6.制御物理量： 反応力または反応電流

7.最速応答時間： ≤ 20ms

6.設置 · 試運転

1.インストール前にチェック

機器が無傷であるかどうか、ランダムな情報とアクセサリーが完了しているかどうかを確認し、問題がある場合は間に合うようにメーカーに連絡してください。

2.電源投入前の検査と実験

製品が設置された後、稼働する前に以下の項目を点検 · テストする必要があります。

1)キャビネットが乾燥し清潔かどうかを確認します。

2)電気部品の動作メカニズムが柔軟であるかどうかにかかわらず、ジャミングや過度の動作力が存在しないはずです。

3)主な電気部品のオン / オフが信頼性と正確であるかどうか、補助接点のオン / オフが信頼性と正確であるかどうか。

4)機器の比率と極性が示され、変圧器が正しいかどうかを確認します。

5)バス接続が良好かどうか、その絶縁サポート、取付部品およびアクセサリーが堅牢で信頼性の高いかどうか。

6)500 ボルトメガオームメーターで測定する場合は、絶縁抵抗が 10 メガオーム以下でなければなりません。閲覧するときは、電子機器、コンデンサ、コイルなどの消費電流デバイスを切り離してください。

3.電源オンデバッグ

自動無効電力補償制御装置のデバッグ

コントローラは、入力、切断閾値、遅延時間、過電圧閾値の関連規格に従って調整されています。再調整する必要がある場合は、自動無効電力補償コントローラの指示に従って調整してください。

7.使用 · メンテナンスに関する注意事項

1)製品の操作、メンテナンス、オーバーホールは、有資格の電気担当者によって行われなければなりません。

2)メンテナンス中は、まず電源を切断し、補償コンデンサを放電した後に修理する必要があります。

3)定期的な修理を行う。

5)統合配電箱のメインスイッチがナイフスイッチを選択した場合、個人の安全を確保するために、無負荷の場合にナイフスイッチを分割して閉じる必要があります。

6)ユーザーが無効電力補償装置を備えた総合的な配電箱を選択した場合、製品内の自動無効電力補償コントローラは取扱説明書に厳密に従って操作および点検する必要があります。

8.形状および取付けサイズ
