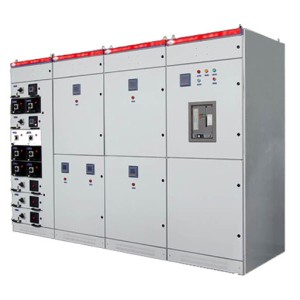

MNS 低電圧引き出し式スイッチギアの性能、安全な動作方法、技術パラメータを紹介します。
1 使用方法
抽出式シリーズは、低電圧スイッチング装置 ( 以下、スイッチング装置という。それは AC 50 ~ 60HZ 、定格作動電圧 AC 380V 、定格絶縁電圧 660V 、 1600KVA および以下のために適しています配電変圧器の電力システムは、電力、照明、無効電力補償、モーター制御センターとして使用されます、そして標準的なキャビネットは、固定ソリューションと抽出スキームの混合システムで設計され、ユーザーの大多数の異なるニーズを満たしています。
2 利用条件
2 番目1.周囲空気温度は 40 ° C を超えず、 24 時間以内の平均温度は 35 ° C を超えず、 —5 ° C を下回らないこと。
2 位。2.空気が清潔であり、相対湿度は最高 40 ° C で 50% を超えず、 20 ° C で 90% などの低温では高い相対湿度が許可されています。
2 番目3.火災、爆発の危険性、深刻なほこり、化学腐食および激しい振動のない場所;
2 番目4.標高は 2000 m を超えない。
2 番目5 スイッチギアは、次の温度、 —25 ° C ~ 55 ° C で、短期間 ( 24 時間以上 ) で 70 ° C を超えない輸送および貯蔵に適しています。
2 番目6 上記の使用条件を満たすことができない場合は、ユーザーと製造者は交渉し、問題を解決します。
3 構造的特徴
スイッチギアの基本フレームは、すべてのネジで締め付けられ、接続された組み合わせ組立構造であり、ドア、パーティション、サポートとバスバー、引き出し、電気部品は、以下の特性を備えた完全なスイッチギアを形成します。:
3 位1.フレームと部品の外部寸法と穴の大きさは、弾性 E = 20 mm に応じて変更されます。
3 位2 フレームのすべての構造部品は、溶接変形と応力を回避し、精度を向上させ、強い汎用性、良好な適用性を持ち、大きな機械的強度を有するネジによって締め付けられ、接続されるので、それは完全にスイッチギアの様々な性能要件と変化を満たします。
3 位3 MCC スキームでは、開閉器はバスバーエリア、電気機器エリア、ケーブルエリアの 3 つのエリア ( 部屋 ) に分けられ、 3 つのエリアは鋼板によって分離され、ラインの正常な動作を確保し、効果的に障害の拡大を防止します。
3 位4 PC ソリューションでは、 AH および ME の回路遮断器の手動機構はドアから突き出し、安全で便利な手動で操作するときにドアパネルを開く必要はありません。
3 位5 固定方式、すなわち、簡素性、実用性、低コストなどの固定方式の特性を維持し、引き出しの箱と同じ外観形状を有し、その内部もバスラインエリア、電気機器エリア、ケーブルエリアに分かれ、 3 つのエリアも鋼板または絶縁板で分離され、安全で信頼性が高い、中国の古い固定製品を交換する理想的な設備です。
3 位6 MCC キャビネットの引き出しは 4 つの標準サイズがあり、それらは 200 、 300 、 400 、 600 、軽量構造、簡単な組立、高寸法精度であり、設計とユーザーの要件で変更することができ、引き出しユニットは良好な交換性を持ち、作業位置と分離位置を持ち、ハンドルは指定された切断位置でロックによってロックすることができます。
3 位7 スイッチギア 3 相 4 線および 3 相 5 線配電システムの 2 種類の電源および消費のために設計され、中立バス N 線および保護接地バス PE 線はキャビネットの下側に取付けられ、出口端はバスバーと接続されるので、ユーザーはケーブルを非常に便利に接続できます。
3 位8 、接地の信頼性の高い連続性を確保するために、キャビネット内の引出しレールなどのすべての一般的なコンポーネントは亜鉛メッキされています。
3 位9 シェルの保護レベルを減らすことなく、スイッチキャビネットの上部には自然な換気網カバーが装備されています。
要するに、スイッチギアは外国の先進的なキャビネットとラック構造の模倣を採用し、高い機械的強度と高度な標準化、および IEC 439 国際規格と GB 7251 国家規格の全体的な準拠を採用し、その保護レベルは IEC 529 の IP 30 に相当する GB 4208 の IP 3 X を満たしています。
4 製品の設計と選択において、以下の状況に特に注意を払う必要があります。
4 。1 製品の総高さは 2200 mm 、上はバスバー、中央は電気部品の設置高さ、最高は 1800 mm 、固定スキームの下部は 200 mm 、最大は 1600 mm ( 1800 mm 与えられたスキームを除く ) で差し引かれる必要があります。
4 。2 キャビネットの幅は 4 種類あります :400 、 600 、 800 、 1000 、固定スキームでは、キャビネットで異なるスキームを選択した場合、キャビネットの幅が同じであるかどうか注意する必要があります。 AH 、 ME を除く引出しスキームでは、より狭いスキームがより広いキャビネットで結合されることを許可しない限り、キャビネットの幅スキームは、キャビネットで結合することはできません。DWX 15 スイッチ方式、他は 600 mm 、幅は異なる幅方式と組み合わせることはできません。
4 。3 つのキャビネットの深さは 800 mm ですが、上部と出力ラインが入力キャビネットを除いてすべて 1000 mm の場合です。
4 。4 標準スキームごとに容量制限が異なります。各キャビネットスキームの組み合わせの後、標準的なシングル回路スキームでは、スイッチは機械的連動を装備しており、スイッチが切断されたときにドアパネルを開くことができるように、プロジェクト番号、電気部品のモデルと仕様、スイッチの動作タイプとスイッチギアの組み合わせ図をマークする必要があります。配電装置全体の性能要件を確保するために、設計と選択におけるスイッチモデルの選択に特に注意を払う必要があります。
5 技術パラメータ ( 表 1 参照 )
スイッチギアの技術パラメーター ( 表 1 )
定格動作頻度 | 50~60 |
定格動作電圧 (V) | 380 |
定格絶縁電圧 (V) | 660 |
水平バスは動作電流に対して定格です (A) | 1000 、 1600 、2500 |
プラグインバスの定格動作電流 (A) | 630 、800 、 1000 、 1600 |
メイン回路コネクタ (A) | 200 、400 |
補助回路コネクタ (A) | 10 |
ザ 最大電流 of 供給回路 (A) | 1600 |
流れ 受け取った (A) | 1000 、 1600 、2000 、2500 、3200 |
メインバスは、電流に耐えるために短時間の定格です 1 のために 第二 RMS (KA).) | 30 、50 、80 |
メインバスは短時間のピーク電流に耐える定格です。 (KA).) | 63 、 105 、 176 |
電力周波数抵抗電圧 1 のために 分間 (V) | 2500 |
制御モータ容量 (KW) | 0.5~320 |
エンクロージャの保護レベル ( 等級 ) | IP30 |
6.サイズ

図 1 バスバーキャビネットとインレットキャビネットの全体寸法 I

FIG 。2 入口キャビネットタイプ II の概要寸法

図3制御キャビネットとコンデンサキャビネットの全体寸法
7.取付サイズ

Fig.4 取付けサイズ A: 入口キャビネット B: フィーダーキャビネット

図 5 ストリングキャビネットの設置サイズ A: 入口キャビネット B: フィーダーキャビネット
