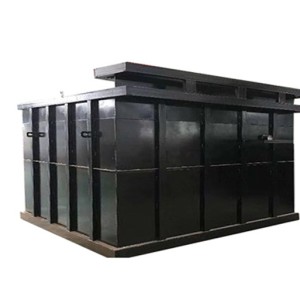

YBDM—12 シリーズ地下取付変圧器

YBDM—12 シリーズの地下ボックス変電所 （ 地下ボックス変圧器と呼ばれる ） は、近代的な都市建設と管理の完全な研究と議論に基づいて新しいものです。

新世代のボックストランスデューサを開発しました。その本体は部分的または完全に地下に埋もれ、土地をほとんどまたは全く占めず、視覚効果は非常に良好で、効果的に都市使用を解決します。

ジオテンセと都市乾燥症の間の矛盾は、周囲の環境と調和し、統一され、専門家やユーザーの大半によって高く評価されています。地下箱変電所とは箱変圧器を指します

発電所装置の完全なセットは、完全に密閉された箱の内部にすべて設置され、全体が地面以下に制御されず、地上にある箱変電所、内部機器は

これは同じであり、同じ 10 KV の入力電圧をトランスを通じて 400 / 220 Vi の配電電圧に低減し、負荷ポイントに送信し、リングネットワーク配電システムに使用することができます。

また、放射状送電網の端部の電力供給のための変電所としても使用できます。この完全埋設タイプは地下変電所としても知られており、その箱は優れた耐食性と圧縮エネルギーを備えています。

力があり、絶対的な緊密性があります。

現代の都市発電施設の環境保護を反映するための「新規性」と「美しさ」の追求は、今日の電力建設と開発のトレンドであり、 1 つの反映でもあります。

街の近代化と文明の重要なシンボルです。当社は、一流の電力機器の創造、都市環境の美化、社会への奉仕を目指し、積極的に問題の解決に努めています。

地上プロジェクト、沿岸台風塩噴霧浸食、環境ビジョンと多くの困難、外国の先進技術開発の導入と吸収などの架空ラインなどの旧電力機器のインストールと保守では

環境にやさしい非金属地下埋蔵シリーズ変電所製品。

2.概観

モデルと意味:

Y B DM □  /  0.4  □

— — 評価 変圧器の容量 KVA

— 評価される 低電圧側の電圧 KV

                 └── 高電圧側の定格電圧 KV 、 12 、 40.5

— — インストール DM— 地下設置方法

   └──ボックス変電所

— — プリインストール済み

2.2利用条件:

通常の使用条件

a ） 高度

標高 1000m を超えない

b ） 周囲温度

最高温度 40 °C

最低温度 —30 °C

c ） 相対湿度

25 ° C では、空気の相対湿度は 95% を超えず、月間平均は 90% を超えません。

インストール環境

設置環境は、明らかな汚れ移動、爆発物、腐食性ガスおよびほこりがない必要があります。設置場所は激しい振動や衝撃がなく、低地に置くことはできません。

特別利用条件

上記の通常の使用条件に加えて、その他の使用条件は GB 109 4.1 、 GB / T 11022 、 GB / T 1404 8.1 、 GB 725 1.1 の規定に従わなければならない。

主な技術パラメータ:

完全埋設ボックス変圧器の構造特性

構造

完全埋設ボックス変圧器の構造を図 2 に示します。

FIG 。2 完全埋蔵箱変圧器構造の概略図

3.2構造特性

完全に埋もれた事前設置された変電所の装置の完全なセットはすべて完全に密閉された箱の中に取り付けられ、箱体部分は高圧スイッチ室、変圧器室、

低電圧スイッチギア。各客室には照明装置、ラッチスイッチ、強制換気装置、温度制御、ヒーターなどの設備が備わっています。

上記の機器はすべて地面以下に設置されており、内部機器は従来の地上変電所と同じで、すべて 10 KV の入力電圧で供給されています。

変圧器は 400 / 220 V の配電電圧に低減され、負荷点に送られ、この完全に埋蔵された事前設置された変電所のキー技術は、箱のシールと防止です。

特に崩壊と圧力抵抗性:

1.底から壁までの箱は、わずかな腐食なしに 50 年間地面に浸す必要があります。

2.壁は無傷のまま、土壌と地下水の圧力と浸漬に耐えなければなりません。

3.設備通路、人員出入り口、ケーブル入り口などのすべての密封点は、地下水の浸透圧に耐えることができなければならず、内部に水汚れがない必要があります。

壁の内側を乾燥し、水分のない状態にしてください。

上記の基本要件を満たすことに加えて、 YBDM の完全埋設式変電所には 3 つの主な機能があります。:

1.狭い箱の一端には 2 つの給水路があり、雨の日は、あらかじめ設置された変電所に入らずに給水タンクから雨水を素早く下水道に排放することができます。

2.雨の日に排水に加えて、接続槽は箱内の循環と換気のための空気入り口でもあります。空気は空気入り口を通じて箱に入り交換を形成します。

変圧器の温度の上昇と下降が、箱内の温度と湿度をバランスと保ちます；

3. 50 年に一度、 100 年に一度の洪水が発生すると、地下水が上昇して下水道が逆流し、換気装置が自動化されます。

シャットダウンし、箱の内側と外側を隔離し、機器に影響を与えずに設置済みの変電所の運転を続行します。

現在、わが国の一部の都市の変電所は、ほとんどが高層ビルの地下に設置されており、一度大きな洪水に遭遇すると基本的に水没し、水が退いた後、ほとんどの機器が損傷して役に立たない。AS

配電装置として完全埋設式変電所を使用すると、設備が浸水するのを避けることができ、完全埋設式変電所を使用すると、以下のように多くの利点があります。

ドット:

1.土地利用を大幅に節約し、土地取得や土木建設の必要性がなく、インフラ投資を節約できます。

2.地面には障害物がないため、環境に影響を与えず、人々の視野や視野に影響を与えません。

3.芝生と緑のベルトに設置された全体の埋葬タイプは、彫刻、岩石などの地面にいくつかの装飾的な装飾で設計することもできます。大きな広場や道路にいる必要がある場合は

道路側には、地面に障害物 （ 換気ダクトを含む ） がない場合は、正方形の予め設置された変電所を使用することができます。この事前設置された変電所通気口

地面を露出させることはできません

4.完全埋設済変電所の配電設備は、安全で信頼性の高い地下に設置されています。

5.地面は変圧器ノイズの影響を受けません。

6.地下が比較的冷たいため、変圧器の温度の上昇は運転中に比較的安定しています。

7.完全に埋設された事前設置された変電所の内部空間は比較的広々であり、メンテナンス作業は地面を干渉せず、周囲環境を妨げることはありません。
