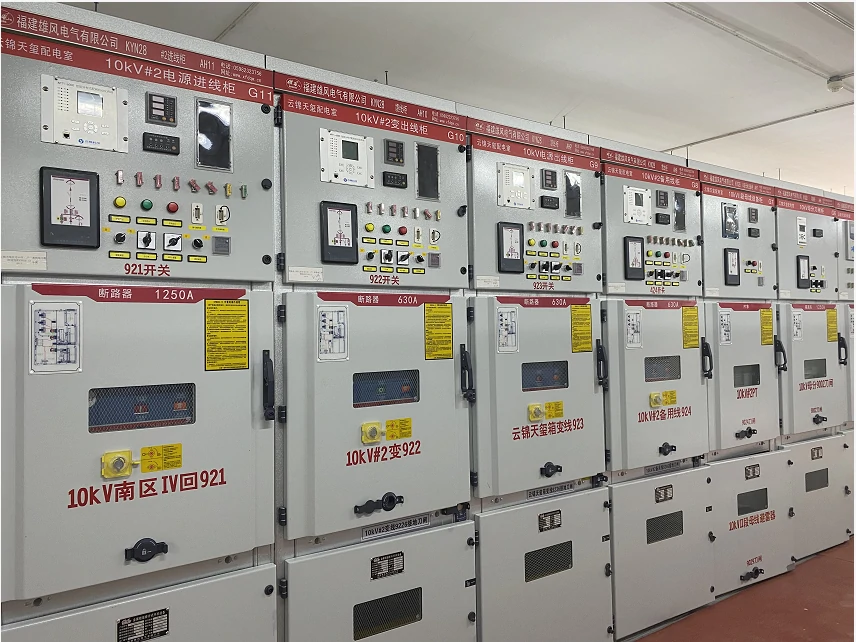

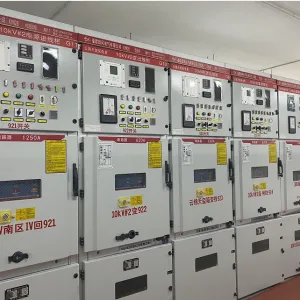

KYN28 — 12 中電圧スイッチギアの性能、安全な動作方法、技術パラメータを紹介します。
使用環境条件
◆ 周囲の気温： 一般的な領域で上限 40 °C 下限 —10 °C:
◆ 標高： 1000m；
◆ 湿度:
相対湿度 ： 1 日平均は 95% を超えず、月平均は 90% を超えません。
水蒸気圧 ： 1 日平均は 2.2 KPa を超えず、月平均は 1.8 KPa を超えません
汚れを伴う温度急落時に凝縮が発生する可能性があります。本製品は、以下の通常条件よりも厳しい 2 つの環境条件に適しています。:
（1）軽い汚れと頻繁な凝縮 （ 平均して月に 2 回未満 ）；
（ 2 ）一般的に、深刻な汚染で結露 （ 平均して年に 2 回以上 ） がありません。
◆ 金属を腐食し、断熱材などの過酷な場所を損傷する十分な火災、爆発の危険性および深刻な汚染はありません。
◆ 80 以下の激しい振動、バンプ、垂直傾斜はありません。
注 ： （ 1 ） 貯蔵および輸送は —30 °C で許可されています。
(2)高度 1000 m を超える場合は、 JB / 2102 「高圧電気器具の使用のための高度地域に関する技術要件」に従って取り扱わなければならない。高度が 2000 m を超えない場合は、低圧補助機器はいかなる措置を講じる必要はありません。
(3)実際の使用条件が上記と異なる場合は、ユーザーと製造元の間で交渉する必要があります。
モデルと意味
K Y N 28 — 1 2 / □ - □
※ 評価 遮断短絡電流 （ KA ）
※ 評価 電流 （ A ）
※ 評価 電圧 （ KV ） 。
└─デザインシリアル番号
└─屋内
└─ タイプを移動
金属 装甲

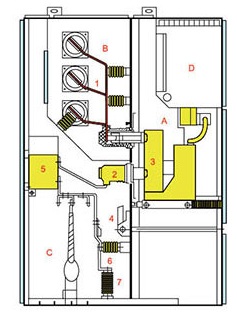

スイッチギアの構造の概略図
図1
A.遮断器コンパートメント B 。バスバーコンパートメント
C 。ケーブル室 D 。リレー楽器室
1.バスバー 2 。静的接触ディスク 3 。サーキットブレーカ
4.グランドスイッチ 5 。電流変圧器
6.容量電圧分配器 7 。避雷器
図 2 スイッチギア構造の概略図
1.住居 2 。小型バスバー 3 枝。バスバースリーブ 4 。メインバスバー
5.静的接触装置 6 。静的コンタクトボックス 7 。電流変圧器
8.接地スイッチ 9 。ケーブル 10 。サージ · アレッサー 11 。接地主バス
12.読み込みと取り外し可能なパーティション 13 。パーティション （ フラップ ） 14.セカンダリプラグ
15.サーキットブレーカーハンドカート 16 。ヒーター装置 17 。抽出可能な水平パーティション
18.接地スイッチ操作機構 19 。ベースプレート
A.バスバールーム B 。サーキットブレーカーハンドカート室 C 。ケーブル室 D 。リレー楽器室
1.1.圧力解除装置 1.2制御小トランキング
基準を満たす
製品は以下の基準を満たしています:
1.IEC-298
2.GB3906-1991
3.DLT404-19974. GB / T11022 — 1999
一次配線方式

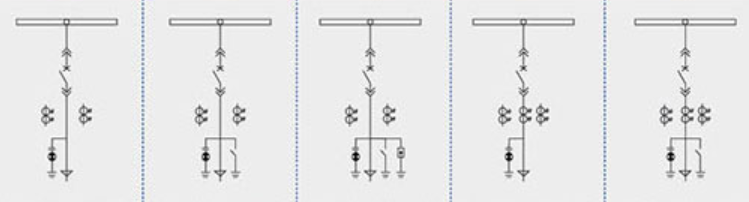

| スキーム番号 | 001 | 002 | 003 | 004 | 005 | |
主要ルート図 |
| |||||
| 定格電流 （A ） 。 | 630-4000 | |||||
ワン タイム ホスト 欲しい 電気 器具 袁 アイテム | 真空断路器 | 1 | 1 | 1 | 1 | 1 |
| 電流変圧器 LZZBJ9 — 12 | 2 | 2 | 2 | 3 | 3 | |
| 電圧変圧器 RZL / REL | ||||||
| 高圧ブレーカー （ XRNP □ ） | ||||||
| 接地スイッチ （EK6 / JN15 — 12） | 1 | 1 | 1 | |||
| サージ止め具 HY5WZ — 17 / 45 | 3 | |||||
| 使用 | 受電 · 給電 | 受電 · 給電 | 受電 · 給電 | 受電 · 給電 | 受電 · 給電 | |
| スキーム番号 | 006 | 007 | 008 | 009 | 010 | |
主要ルート図 |
| |||||
| 定格電流 （A ） 。 | 630-4000 | |||||
ワン タイム ホスト 欲しい 電気 器具 袁 アイテム | 真空断路器 | 1 | 1 | 1 | 1 | 1 |
| 電流変圧器 LZZBJ9 — 12 | 3 | 2 | 2 | 2 | 2 | |
| 電圧変圧器 RZL / REL | ||||||
| 高圧ブレーカ （ XRNP ） □) | ||||||
| 接地スイッチ （EK6 / JN15 — 12） | 1 | 1 | 1 | |||
| サージ止め具 HY5WZ — 17 / 45 | 3 | |||||
| 使用 | フィード | 連絡先 （ 右 ） | 連絡先 （ 右 ） | 連絡先 （ 左 ） | 連絡先 （ 左 ） | |

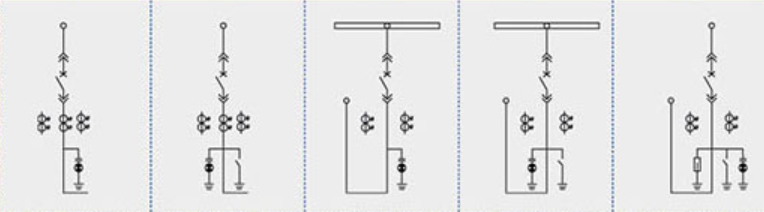

| スキーム番号 | 011 | 012 | 013 | 014 | 015 | |
主要ルート図 |
| |||||
| 定格電流 （A ） 。 | 630-4000 | |||||
ワン タイム ホスト 欲しい 電気 器具 袁 アイテム | 真空断路器 | 1 | 1 | 1 | 1 | 1 |
| 電流変圧器 LZZBJ9 — 12 | 3 | 3 | 2 | 2 | 2 | |
| 電圧変圧器 RZL / REL | ||||||
| 高圧ブレーカー （ XRNP □ ） | ||||||
| 接地スイッチ （EK6 / JN15 — 12） | 1 | 1 | 1 | |||
| サージ止め具 HY5WZ — 17 / 45 | 3 | |||||
| 使用 | オーバーヘッドライン （ 右コンタクト ） | オーバーヘッドライン （ 右コンタクト ） | オーバーヘッドの出入口線 | オーバーヘッドの出入口線 | オーバーヘッドの出入口線 | |

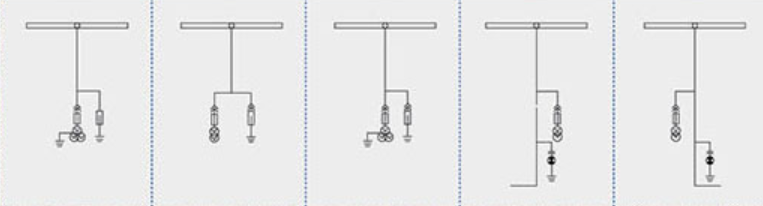

| スキーム番号 | 016 | 017 | 018 | 019 | 020 | |
主要ルート図 |
| |||||
| 定格電流 （A ） 。 | 630-4000 | |||||
ワン タイム ホスト 欲しい 電気 器具 袁 アイテム | 真空断路器 | |||||
| 電流変圧器 LZZBJ9 — 12 | ||||||
| 電圧変圧器 RZL / REL | /3 | 2/ | /3 | 2/ | /2 | |
| 高圧ブレーカー （ XRNP □ ） | 3 | 3 | 3 | 3 | 3 | |
| 接地スイッチ （EK6 / JN15 — 12） | ||||||
| サージ止め具 HY5WZ — 17 / 45 | 3 | 3 | 3 | |||
| 使用 | 電圧計測 サージ止め器 | 電圧計測 サージ止め器 | 電圧計測 サージ止め器 | 電圧測定 （ 左リンク ） | 電圧測定 （ 右リンク ） | |

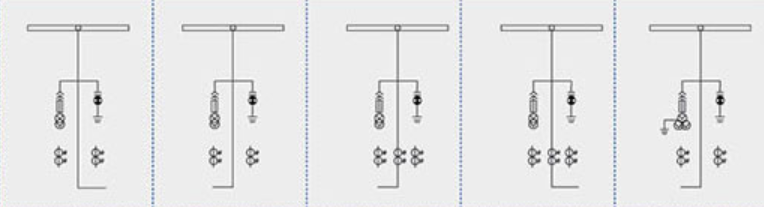

| スキーム番号 | 021 | 022 | 023 | 024 | 025 | |
主要ルート図 |
| |||||
| 定格電流 （A ） 。 | 630-4000 | |||||
ワン タイム ホスト 欲しい 電気 器具 袁 アイテム | 真空断路器 | |||||
| 電流変圧器 LZZBJ9 — 12 | 2 | 2 | 3 | 3 | 2 | |
| 電圧変圧器 RZL / REL | 2/ | 2/ | 2/ | 2/ | /3 | |
| 高圧ブレーカー （ XRNP □ ） | 3 | 3 | 3 | 3 | 3 | |
| 接地スイッチ （EK6 / JN15 — 12） | ||||||
| サージ止め具 HY5WZ — 17 / 45 | ||||||
| 使用 | 測定方法 右のカップレット | 測定方法 左のカップレ | 測定方法 左のカップレ | 測定方法 右のカップレット | 測定方法 左のカップレ | |
| スキーム番号 | 026 | 027 | 028 | 029 | 030 | |
主要ルート図 |
| |||||
| 定格電流 （A ） 。 | 630-4000 | |||||
ワン タイム ホスト 欲しい 電気 器具 袁 アイテム | 真空断路器 | 1 | ||||
| 電流変圧器 LZZBJ9 — 12 | 3 | キャパシタ Bm12.7 — 1 6 — 1 3 | ||||
| 電圧変圧器 RZL / REL | /3 | 変圧器 1 | /4 | /4 | ||
| 高圧ブレーカー （ XRNP □ ） | 3 | 3 | （ XRNT ） 3 | 3 | 3 | |
| 接地スイッチ （EK6 / JN15 — 12） | 1 | 1 | 1 | |||
| サージ止め具 HY5WZ — 17 / 45 | 3 | 3 | 3 | |||
| 使用 | 入国 計量 | 使用する変圧器キャビネット （ 使用する可変サイズのサイズに応じてキャビネット幅を決定 ） | キャパシタキャビネット | 電圧計測 サージ止め器 | 電圧計測 サージ止め器 | |
◆ハンドカート ハンドカートの骨格は、 CNC 工作機械で加工された薄い鋼板で作られ、リベットして溶接されています。アプリケーションに応じて、ハンドカートは、回路遮断器ハンドカート、電圧トランスハンドカート、絶縁ハンドカート、計量ハンドカートおよび交換性に便利な同じ仕様の他のハンドカートに分けることができます。ハンドカートにはキャビネット内の分離位置、試験位置、作業位置があり、各位置には位置決め装置が装備されており、上記の位置にあるときにハンドカートが随意に移動できないようにし、ハンドカートが移動するときにインターロックを解放しなければなりません。 |
|
◆B バスバー バスは、ブランチバスと静的コンタクトトレイを介して、あるスイッチキャビネットから別のスイッチキャビネットに導きます。フラットブランチバスは、追加のクランプやブレイクアウト接続を必要とせずに、静的コンタクトトレイとメインバスにボルト固定されています。ユーザーとプロジェクトに特別なニーズがある場合、バスバーの接続ボルトは絶縁材とエンドキャップでカプセル化することができます。バスバーがスイッチギア仕切りを横切ると、バスバースリーブで固定されます。内部障害アークがある場合は、隣接するキャビネットへの事故の広がりを制限し、バスバーの機械的強度を確保することができます。 |
|
◆C ケーブル室 電流変圧器、接地スイッチ、避雷器、ケーブルをケーブル室に設置することができ、ケーブル室の下部にはスリット付きの取り外し可能なアルミニウム板を用意し、現場施工の利便性を確保します。 |
|
◆D リレー計器室 リレー計器室は、各種リレー、計器、信号表示、操作スイッチなどのコンポーネントを設置するために使用されています。また、ユーザーの要件に応じて、計器室の上部に小さなバスバールームを追加し、 16 ウェイ制御バスを敷設することができます。 |
|
◆ロック構造 ミドルドアとキャビネットの間の接続はロック構造を採用し、ミドルドアを開くためにより便利なリフティングメカニズムを装備し、ミドルドアが閉じられている場合、それとキャビネットの間の接続強度が良くなり、内部アーク燃焼障害に効果的に抵抗する能力を高めます。 |
|
◆D リレー計器室計器室の扉は閉めていて、計器室は正面です。 | ◆圧力解除装置 回路遮断器またはメインバスバー、ケーブルルームに内部故障アークがあり、電気の外観とともに、スイッチング機器内の空気圧が上昇し、一定の圧力に達した後、トップデバイスの圧力解放金属板は自動的に開かれ、オペレータとスイッチング機器の安全を確保するために圧力を解放し、ガスを放電します。 |
