YBBD—12 パッドマウント変圧器

1. Frontier

YBBD—12 シリーズの半埋設ボックス変電所 （ 半地下ボックス変電所、風景地下ボックス変電所とも呼ばれます ） は、近代的な都市建設と管理の完全な研究と議論に基づいて新たに開発された新世代のボックス変圧器です。その主要部分は、ほとんどまたは全くの土地を占有し、地下に埋もれており、視覚効果は非常に良く、効果的に都市部の土地不足と都市乾燥症の間の矛盾を解決し、周囲の環境と調和し、統一し、専門家やユーザーの大半によって高く評価されています。半埋蔵箱変電所は箱変電所の完全なセットを指し、完全に密閉された箱にすべて設置され、全体が地上のレベルの下に設定され、それは地上の箱タイプの変電所と同じであり、内部機器は同じであり、同じ 10KV の入力電圧は変圧器によって 400 / 220V の配電電圧に低減され、その後負荷点に送られます、リングネットワーク配電システムに使用することができ、放射状電力網終端電源変電所としても使用することができます。半埋蔵箱は優れた耐食性と耐圧性を有し、絶対的なシール性を有します。

現代の都市電力施設の「新規性」と「美しさ」の追求と環境保護は、今日の電力建設と開発のトレンドであり、都市の近代化と文明の度合いの重要なシンボルでもあります。当社は、一流の電力機器を創出し、都市環境を美化し、社会に奉仕することを目的として、架空線の地下工学、沿岸台風の塩噴霧浸食、環境ビジョンなどの現在の電力機器の設置 · 保守の解決に積極的に努力しています。環境にやさしい非金属半埋蔵箱変電所を開発するために、外国先端技術を導入 · 吸収しています。

2.概観

2.1. Model and meaning:

Y B BD □ / 0.4 □

トランスKVAの定格容量

低電圧側の定格電圧KV

高圧側の定格電圧KV, 12, 40.5

       └─Installation method, BD semi-buried installation

   └─Box substation

└─Pre-installed

2.2. Conditions of use:

通常の使用条件

a ） 高度

標高 1000m を超えない

b ） 周囲温度

最高温度 40 °C

最低温度 —30 °C

c ） 相対湿度

25 ° C では、空気の相対湿度は 95% を超えず、月間平均は 90% を超えません。

d) Installation environment

設置環境は、明らかな汚れ移動、爆発物、腐食性ガスおよびほこりがない必要があります。設置場所は激しい振動や衝撃がなく、低地に置くことはできません。

特別利用条件

上記の通常の使用条件に加えて、他の使用条件は、GB1094.1、GB/T11022、GB/T14048.1、およびGB7251.1の規定に従います。

2.3. Main parameters:

構造的特徴:

3.1 Structure

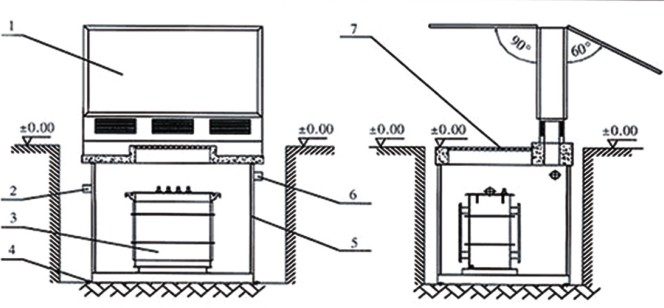

The structure of the semi-buried box 変圧器 is shown in Fig. 1.

半埋設ボックス変圧器は、主に地下変圧器と広告ライトボックス屋外開閉装置で構成されています。地下変圧器は、変圧器、高圧負荷スイッチ、ヒューズなどを組み合わせた新しいタイプのコンパクト変電所機器です。ピットに設置され、表面空間を占有せず、一定期間水に浸すことができます。広告ライトボックス型屋外スイッチギアは、看板と屋外スイッチギアを統合した混合構造で、地面に設置されています。箱の内部は屋外高低電圧配電キャビネットであり、両側面は優れた視覚効果を有する広告ライトボックスです。

3.2構造特性

3.2.1 Underground combined 変圧器

地下の変圧器で使用される地下の結合された変圧器に次の特徴があります:

(1) ボックスは、IP68の保護レベルで、完全に密封されたステンレス鋼で作られており、操作のために水に浸すことができます。

(2) 高電圧および低電圧の入口および出口ラインは、防水および完全に密閉され、完全に絶縁され、完全にシールドされた配線方法を採用しており、操作がより安全です。

(3) ナフテンのアルキル変圧器オイルはよい熱放散容量を保障するのに使用されています、

(4) アモルファス合金鉄コアを使用することができ、これは重要な省エネ効果を有する。

(5) 高い絶縁耐熱レベルと環境保護。

(6) Backup and plug-in fuses give the 変圧器 safer protection.

(7) ロードスイッチには2つ、3つ、4つの位置があり、さまざまな電源システムに適しています。

3.2.2 Prefabricated pit foundation

埋め込み変換のピットファンデーションは工場でプレハブされており、プレハブピットファンデーションには次のような特徴があります。:

(1) ピットの基礎は、6mm以上の鋼板で事前に押すことができ、表面の水やその他の破片がピットに入らないように構造が完全に密閉されています。プレハブの鉄筋コンクリート構造も使用できます。基礎が漏れないようにするために、高度な防水技術が使用されます。

(2) ピットの底に集水タンクがあり、自動排水システムによって制御される水中ポンプが設置されています。

(3) ケーブルの取り付けと固定を容易にするために、高電圧と低電圧のケーブル取り付けブラケットがピットに取り付けられています。

(4) 防水照明は容易なメンテナンスのためにピットに取付けられています。

(5) The foundation top cover is equipped with an open manhole.

3.2.3 Outdoor スイッチギア of advertising light box

(1) 開閉装置の保護シェルは広告ライトボックスの構造を採用しており、ライトボックスシェルの2つのドアはあらゆる角度で開くことができ、空気圧スプリングサポートの位置決めがあり、操作に便利です。開閉装置のメンテナンス。

(2) ライトボックスには断熱層があり、断熱効果があります。

(3) ライトボックスシェルの両面は広告ボードであり、小型で均一な光源を有するLED発光素子が採用されている。

(4) 広告ライトボックスとスイッチギアのドアロックは独立して設定されており、ライトボックスのメンテナンスはスイッチギアの操作に影響しません。

(5) ライトボックスのシェルには、オーディオとライトのアラーム装置が装備されており、外界によって損傷を受けた場合にアラーム信号を送信できます。

(6) 開閉装置は二層ドア構造を採用し、保護レベルはIP34に達し、2番目の層は、ライトボックスシェルが破壊された後も低電圧キャビネットが完全で独立した屋外低電圧製品。

(7) ライトボックスシェルに隠されたファンは、自動的に排気してピットファンデーションに空気を供給し、温度を下げて除湿することができます。

3.3

Waterproof and heat dissipation

3.3.1 Waterproof treatment of underground transformation

地下ボックス変圧器の地下複合変圧器は水中で動作することが許可されていますが、ピット基礎の防水と排水は、地下変圧器の長期的な安全で信頼性の高い動作のために慎重に設計されています。

地下水位が低い （ ピット基礎の底より低い ） 地域では、プレハブピット構造を採用し、ピット頂部の換気穴は効果的な換気と防雨能力を持ち、ピット基礎の底には流水砂小石が敷かれ、水が直接地面に浸透することができます。

3.3.2

Heat dissipation of buried changes

地下ボックス変圧器は、主に次の面から地下変圧器の温度上昇と熱放散を保証します:

(1) 地下変圧器は、11シリーズの低損失製品またはアモルファス合金コア製品を使用しているため、無負荷損失および負荷損失を大幅に低減するため、発熱が少なくなります。

(2) 変圧器の耐熱レベルが高く、温度上昇マージンが大きいため、変圧器の過負荷容量も向上します。

(3)地下変圧器は、添加物を添加せずに超低温で連続的に流れるナフテン変圧器油 （ または高着火点油 ） を使用し、その良好な粘度時間特性は、温度が上昇すると油速の流速を高速化し、製品が良好な放熱能力を有することを保証します。

(4) 分配ボックスと基礎ピットの間に入口と出口のファンが設置され、地下複合変圧器の温度上昇が設定値に達したときに強制トランスミッション/排気冷却が行われ、地下変圧器。
