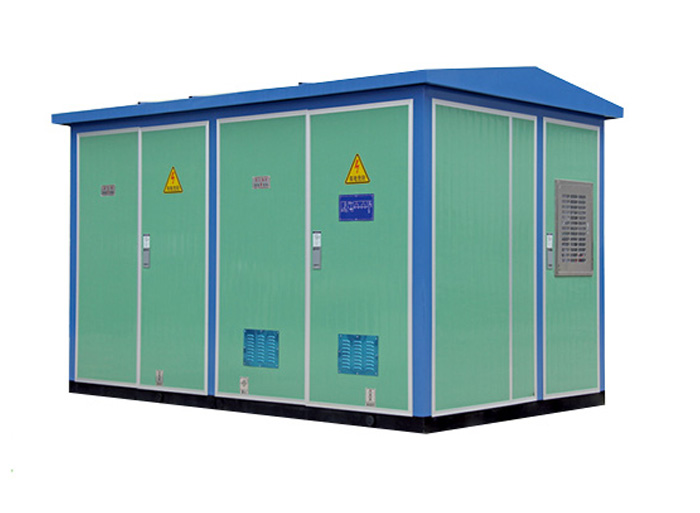

YBM （ P ） 35F / 0.69kV インバーター変圧器 / コンパクト変電所

YBM （ P ） 35F / 0.69kV 高電圧 / 低電圧の予め設置された変電所シリーズ製品は、風力発電のために私達の会社によって特別に設計され、開発されています、風力タービンの出口電圧は 0.69kV 、 0.69 / 35kV の変圧器によって 35kV に増強されます、35 kV 出口側の複数の回路を介してジョイントユニットを形成した後、 35 kV ケーブルラインによって 35 / 110 kV ブースターステーションに輸送されます。設置済み変電所は、ステップアップ変圧器、高圧開閉器、低圧開閉器、電力変圧器などの補助機器を組み合わせ、箱と合理的に組み合わせた完全な変電所製品です。その性能は、強い完全なセット、簡単なインストール、短い建設期間、低い運用コスト、高い構造強度、強い耐食性能などの利点を備えた風力発電の特別な使用要件のために開発された新しいタイプの予め設置された変電所である GB / T17467 「高 / 低電圧予め設置された変電所」に完全に沿っています。厳しい自然条件を持つビーチ、草原、砂漠などの作業環境に完全に適しており、性能は風力発電所の使用要件を完全に満たしています。

1.モデルと意味

YB M(P) - 35 (F)/0.69-場所

└ ─ ─ 変圧器容量 (KVA)

└ ─ ─ ローサイド電圧 (KV)

└ ─ ─ 風力発電所専用

└ ─ ─ 高電圧サイド電圧 (KV)

└ ─ ─ M: ムジ構造、P: ピンジグ構造

└ ─ ─ 高低電圧プレインストール変電所

2.通常の使用环境条件

2.1通常の使用条件

2.1.1動作周囲温度: 周囲温度は45 °Cを超えず、24時間以内に測定された平均は35 °Cを超えず、最低周囲温度は-30 °Cです。

2.1.2周囲湿度: 1日の平均相対湿度は95% を超えません。水蒸気圧の1日平均は2.2kPaを超えず、相対湿度の1日平均は90% を超えません。月平均水蒸気圧は1.8kPaを超えません

2.1.3高度: ≤ 1000メートル

2.1.4耐震性: 地震水平加速度: 0.4m/s ² 未満

地震の垂直加速度: 0.2メートル/秒 ° 未満

安全率: 1.67

2.1.5設置場所に激しい振動はなく、傾きは3 ° 以下です。

2.1.6風速は35メートル/秒以下です

2.2使用の特別な条件

通常の使用条件が要件を満たすことができない場合は、メーカーと交渉することができます。

3.主要な技術的なパラメータ

3.1ボックス変数の定格パラメータ

3.1.1電圧

高圧側の定格電圧: 35kV

低電圧側の定格電圧: 0.69kV

3.1.2定格周波数: 50Hz

3.1.3定格絶縁レベル

開閉装置の定格断熱レベルは、DL404-91の「屋内AC高電圧開閉装置を注文するための技術条件」の規定を満たしています。

高電圧側: グランドと位相分離ブレークの間

パワー周波数に耐える電圧: 95kV 110kV

ピークショック電圧: 185kV 215kV

低圧サイド:

パワー周波数に耐える電圧: 2500V

3.1.4フェーズの数: 3つのフェーズ

3.1.5キャビネットの保護レベル: IP44D

3.2変圧器の主な技術的パラメータ

3.2.1技術基準

変圧器はGB1094.1〜1094.5「パワートランスフォーマー」およびGB6451.1「三相オイル浸漬パワートランスフォーマーの技術的パラメータと要件」に準拠しています

3.2.2技術的パラメータ

4.製品の構造と特性

4.1.1 風力発電所は一般的に潮汐平原、浅い海、草原、砂漠などの自然条件が希薄な場所に建設され、異なる使用環境に応じて異なる防食プロセスを使用して、事前に設置された変電所の耐用年数を確保します。

4.1.2 箱変圧器の全体的なレイアウトは「製品」タイプであり、その利点は次のとおりです。コンパクトな構造、合理的、外観と体積が小さい。主要コンポーネント間の接続が便利で、銅列の量が大幅に削減されます。インレットとアウトレットケーブルの配線スペースとメンテナンススペースが大きく、組立とメンテナンスに便利です。ボックス構造：すべての金属構造部品は、装置が強い錆抵抗性、すべてのドアパネルおよび壁パネルで湿った重い塩噴霧環境で使用されることを保証できる、熱浸亜鉛めっきされ、塗装され、砂ブラストされ、中間層がポリウレタンおよびケイ酸塩複合断熱材で満たされ、設備が冷たい環境で安全かつ迅速に稼働させられるように優れた断熱性能を有しています。

4.1.3 変圧器は主に三相二重巻線油浸無負荷電圧調節 S 11 低損失電力変圧器を採用し、他のタイプの電力変圧器は要件に応じて構成することができます。S 11 型動力変圧器は、製品の電気性能が国際 90 年代の類似製品の高度なレベルに達し、その無負荷損失と負荷損失は、多くの消費電力と運用コストを節約できる高効率と低損失の特性を持つ、国家規格の要件よりも低いように、材料、プロセス、構造の一連の改革を採用しています。社会的利益は重要です。鉄芯は高品質の冷間圧延穀物指向シリコン鋼板フルマイタージョイントスタッキング法を採用し、真空オイル注入を使用しています。

4.1.4 インテリジェント遮断器または低電圧遮断器の他のシリーズは、電力を配電し、過負荷、欠電圧、短絡、単相接地およびその他の障害からラインおよび機器を保護するために低電圧側に使用することができます。同時に、低電圧側に小型メンテナンストランスを設置し、メンテナンス現場に電力を供給します。低電圧キャビネットフレームの電気ビームは、熱浸亜鉛メッキおよび耐食です。

5.メンテナンス、検査、注意事項

5.1メンテナンス

5.1.1定期検査の問題

A.各信号および表示器が正常であるかどうか点検して下さい;

5.1.2年次検査および保守事項

A.一次回路と二次回路の接続点が緩んでいるか過熱しているかを確認します。

B.megaohmメーターを使用して、フェーズと地面の間の絶縁をチェックし、損傷または老化があるかどうかを観察します。

C。変圧器がオイルに浸されている場合、オイルサンプルの分析と検査は、規制に従って少なくとも年に1回実施する必要があります。

DRemoveほこりや異物;

さまざまな検査記録を作成します。

5.1.3メンテナンスと注意事項

異常現象または特定の部分が異常であることが判明した場合は、メンテナンスまたは交換のために停止する必要があり、検査中に上部の電源を切断し、信頼できる接地線を吊るす必要があります。

6.注文指示

注文するとき、ユーザーは:

6.1プレインストールされた変電所のモデルと数量。

6.2変圧器モデルおよび容量;

6.3電気一次システムと二次概略図を提供する
