GDF 低電圧スイッチギア

概要

GDFのタイプ低电圧固定仕切りスイッチ

歯車 （ 以下「簡易型」という。

取付けの重量 ） は私達の会社の

GCSの固定スイッチギア

の特別な要件に基づいて

ユーザーの配電方式は

エンジニアリングの適用性の開発と開発には、国内で高度な水平低電圧開閉装置があります。このデバイスは、AC 50〜60HZ、定格電圧660V以下のシステムに適用でき、発電、送電、電力変換、および電力に使用されます。消費される可能性のある機器の一般的な制御。州を通過したデバイス低電圧電子制御装置の品質監督、検査およびテストセンター5000Aのタイプテストは、内部フォールトアークテストと州の評価の大規模な生産能力を持っています。

技術的パラメータ

このデバイスは、「低電圧開閉装置および制御装置」をGB7251.1-2005 IEC60439-1に準拠しています。JB/T9661-1999「低電圧抽出スイッチギア」およびGB/T9466「低電圧スイッチギアの基本テスト方法」およびIEC1641「内部障害によって引き起こされたアークの場合の閉じた低電圧スイッチギアおよび制御装置のテストルール」。その技術的なパラメータは:

パフォーマンス特性

デバイスの基本フレームは、組み合わせたアセンブリ構造であり、 標準プロファイルで組み立てられた、フレーム材料は冷間圧延板から加工され、組み立てられます.

構造的特徴:

ザ フレームの基本部分は8MFです 冷間圧延プロファイル、および 2 つ プロファイルの側面には、モジュラスの取り付け穴があります。 20mm と フレームアセンブリを柔軟かつ便利にするためにそれぞれ 100 mm 。

フレームは機能的な単位室、水平バス室、ケーブル室に分かれており、室は鋼板で区切られていますを使用します。機能ユニット自体も互いに隔離されており、事故の影響の範囲を制限しています。また、上部カバープレートを開いて、水平バスバーの取り付けを容易にすることができます。

機能ユニットのドアには、感電に対する安全性を向上させる機械的な連動機構が装備されています。

すべての電気部品は機能ユニットに固定され、主要部品 (回路ブレーカー) は引っ張られます アウトまたはプラグイン、メンテナンスとオーバーホールが容易です。

When キャビネットの深さはと一致しています GCS —0.4 低電圧引き出しスイッチギア、それはクロスマウントして使用することができます。

タイプ

使用方法によると、配電センター （PC キャビネット ） と電気 モーター制御センター (MCCキャビネット）； インストールに従って 方法、それは2つのタイプに分けられます: 壁の分離および壁の取付け; 操作に従って、それは片面操作および両面操作に分けられます; 構造的な形に従って, サイドコンセントとリアコンセントの2種類があります

キャビネット分割

配電センター （ PC ）

PC キャビネットは 4 つのコンパートメントに分かれています。:

水平バスバーコンパートメント: キャビネットの上部

機能ユニットコンパートメント: キャビネットの前の右側にケーブルコンパートメント: キャビネットの后部

減圧チャネル: バスバーコンパートメントの前面

GDF 固定仕切りのスイッチギアはaです3b分離方法は、主に主成分コンパートメントに反映され、 セカンダリコンポーネント コンパートメントとケーブルとバスの接続コンパートメントはすべて分離された機能スペースです。主要および二次部品のコンパートメントはキャビネット、ケーブルの前にあります コンパートメントはキャビネットの後ろにあり、バスバーコンパートメントはキャビネットの上部とキャビネット側の中央にあり、プロの放熱および圧力リリーフチャネルは バスバーコンパートメントの前面。

3 b 分離を実現するための重要な対策:

A.各機能ユニットコンパートメントは個別に囲まれています。

B.水平バスコンパートメントは、機能ユニットコンパートメントとケーブルコンパートメントの間に金属板で区切られています。

C.二次要素のコンパートメントと主要素のコンパートメントは金属板で区切られています。

D。機能ユニットルームと垂直バスバールームと圧力リリーフチャンネルは、金属板または絶縁板で区切られています。The 機能ユニットルームと圧力リリーフチャネルの間の仕切りにはバルブが装備されており、機能ユニットルームでアークがトリガーされると、バルブ が開かれ、圧力リリーフチャネルが開かれ、アークが機能的なコンパートメントまたはアークが発生する位置に制限され、 ユニットが故障すると、アークは他に影響を与えるために拡大しません を使用します。

E。機能的なユニットルームは金属板で区切られています。

Busbarシステム

ザ スイッチキャビネットのメインバスはキャビネットの上部に設置され、配電バス (垂直バスバー) は閉じた垂直チャネルに組み立てられます、アークによって引き起こされる放電を防ぎ、人間の接触を防ぐことができます。

キャビネットは独立した装备されています PE 接地システムと Nニュートラルなコンダクター、 これは、デバイス全体のキャビネットの底に取り付けられ、 各回路は近くの地面かゼロに接続することができます。フレームの構造はすべて、高いセルフタッピングネジでリベットで留められています 接地信頼性。

ザ ニュートラルバスとニュートラルプロテクションバスは、機能ユニットコンパートメントの下部と平行に取り付けられ、垂直に取り付けられていますケーブルルームで、 N 線と PE 線が絶縁体によって分離されている場合、 NワイヤとPEワイヤは別々に使用され、導体が 2 つの間に短縮されます 準備ができた PE / N ライン。

接地システムを保護する

装置の保護回路は2つの部分から成ります:A PE ワイヤー （ または ペン ワイヤー ） その別々にインストールされ、配置の全体の長さを実行します および導電性構造部品。

時計のドアとシーリングプレートを除く、デバイス内の金属構造部品は亜鉛メッキされており、接続されています 構造部品の注意深く設計されています 特定の短絡電流を通過させることができます

機能単位

固定パーティション MCC キャビネットは 4 つの機能ユニットがあります:

6E: 高さ150 × 幅600 × 奥行き400 8E: 高さ200 × 幅600 × 奥行き400 16E: 高さ400 × 幅600 × 奥行き400 400 24E： 高さ 600 × 幅 600 × 深さ 400

機械インターロック

各機能ユニットの操作メカニズムとユニットルームのドアパネルには、ドアパネルを確実にするための機械的な連動機構が装備されています 閉じた状態で開くことができず、ドアパネルの操作機構をロックして、回路ブレーカーを閉じるまたは開く位置にロックすることができます 非オペレータ操作によって引き起こされる事故を防ぐため。

使用

国内および外国の固定低电圧スイッチ GDF-0.4タイプ分離固定低電圧スイッチギア 設計されていますそして私達の会社によって開発された 技術的なところによると レベルと構造特性 のキャビネット 。AC に適しています 50Hz評価された作業 電圧の 電力照明、電気、働くとしてシステム内の 400V の流れ 2500A 以下 それは発電のために使用されます、伝送、および分配システムのエネルギー変換と保護制御。

使用環境

(1) 周囲の空気温度は40 ℃ より高くないし、-5 ℃ より低くない。ザ 24時間の平均温度はより高くありません  35 °C 。

(2)標高は 2000 メートルを超えてはならない。

(3) 周囲の空気の相対湿度は、40 ℃ の温度で50% を超えてはならない。 高い相対湿度で より低い温度で例えば、 20 °C で 90% 。

(4) 設置時に装置と垂直面の傾きが5% を超えてはならず、キャビネット全体が比較的平らでなければなりません。

(5) デバイスは、激しい振動や衝撃がなく、電気部品を発生させるのに十分ではない場所に設置する必要があります 腐食。

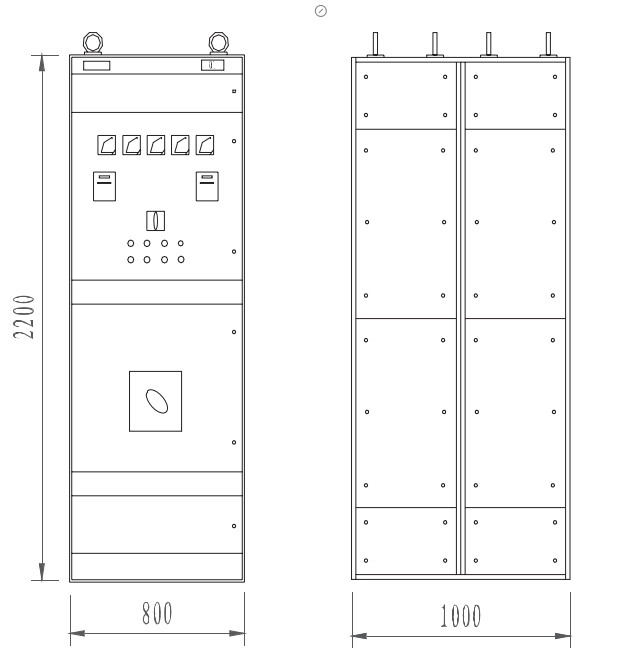

図 1 バスバーキャビネットとインレットキャビネット] タイプ外形サイズ

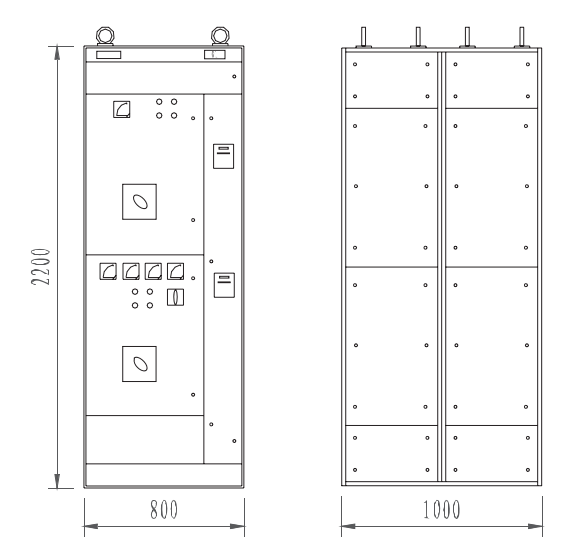

図2インレットキャビネットタイプIIの寸法

図3制御キャビネットとコンデンサキャビネットの全体寸法

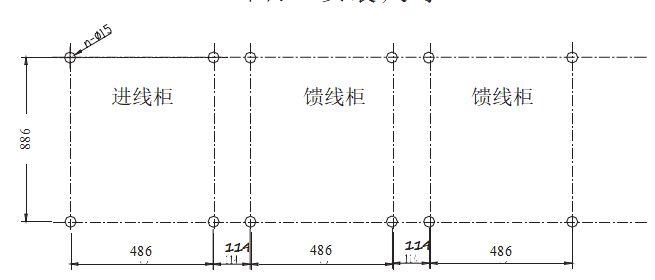

図4インストール寸法

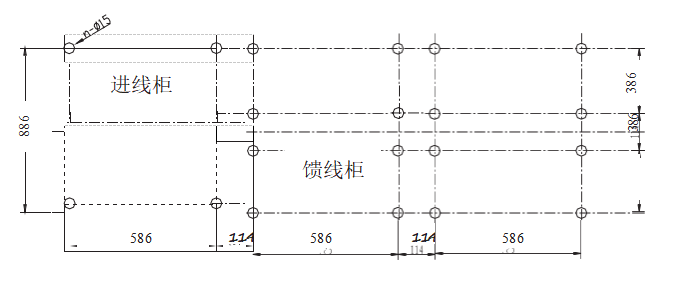

図5文字列キャビネットのインストールサイズ
