エネルギー効率変圧器は、最適化設計、新材料の採用、高度な製造プロセスを通じて運転中のエネルギー消費を大幅に削減する電力変圧器の一種です。送電、工業生産、建物配電などの分野に広く使用されており、エネルギー利用効率の向上とエネルギー廃棄物の削減に重要な役割を果たしています。
省エネ変圧器のコアメリット
1.低損失特性
低無負荷損失 ： コア構造の改善 （ 段付きジョイントの採用など ） と高透過性材料の使用 （ 例 ：配向シリコン鋼板 ） 、コア内のヒステリシス損失と渦電流損失が低減されます。例えば、 30 Q130 のような高品位シリコン鋼板を使用した変圧器は、従来の製品に比べて無負荷損失を 30% 以上低減することができます。
低負荷損失 ： 高導電性銅線 （ 例 ：無酸素の銅線 ） またはアルミニウム線 （ 例えば、希土類アルミニウム合金ワイヤ ） を使用し、巻線構造を最適化し （ 箔巻線や転置導体など ） 、巻線の抵抗損失と追加損失を低減します。定格負荷下では、エネルギー効率の高い変圧器の負荷損失は通常、通常の変圧器よりも 10% ～ 20% 低くなっています。
2.高い運用効率：無負荷損失と負荷損失の低減により、エネルギー効率の高い変圧器の動作効率は、異なる負荷率の下で通常の変圧器よりも高いです。特に軽負荷運転中 （ 例えば、配電変圧器はしばしば 30% — 60% の負荷率で動作します ） 、エネルギー効率の高い変圧器の効率利点はより明らかであり、長期運転中のエネルギー廃棄物を効果的に削減することができます。
3.長い耐用年数：耐温性の高い絶縁材料 （ クラス N 絶縁紙や耐高温絶縁油など ） を使用し、放熱設計を最適化 （ 放熱面積の拡大、強制油循環冷却の採用など ） することで、変圧器の熱安定性を向上させ、耐用年数を延長し、間接的に機器交換によるエネルギー · 資源消費を削減します。

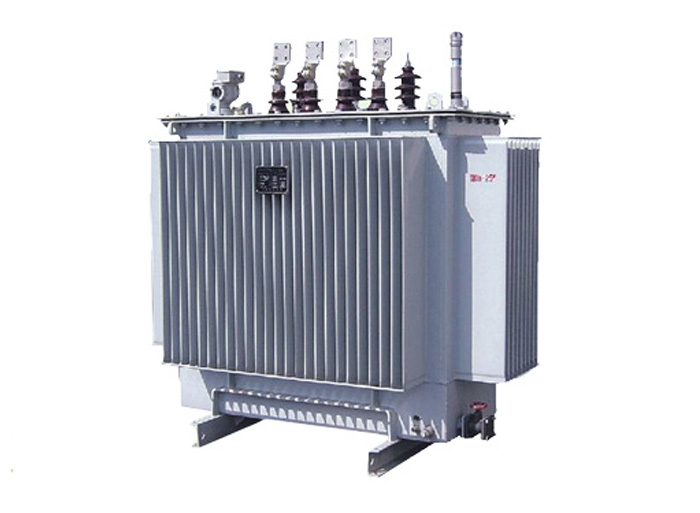

省エネ変圧器の主なタイプ 1. S 11 および S 13 シリーズ油浸式配電変圧器 ： これらは、中国で広く推進されている省エネ油浸式変圧器です。S 11 シリーズは、完全密閉構造と高透磁性シリコン鋼板を採用し、 S 9 シリーズに比べて無負荷損失を約 30% 削減します。S 13 シリーズは、コアと巻線設計をさらに最適化し、 S 11 シリーズと比較して無負荷損失を 20% 以上削減し、短絡抵抗性を向上させます。 2. SCB 10 および SCB 13 シリーズのドライ型配電変圧器 ： 火災および防爆の要件が高い場所 （ 高層ビル、病院、地下鉄など ） に適しています。SCB10 シリーズは低負荷損失のエポキシ樹脂鋳造技術を使用しています。SCB 13 シリーズは、コア材料と巻線プロセスの改善により、 SCB 10 シリーズに比べて無負荷損失と負荷損失の両方を 15% ～ 20% 低減し、部分放電と低ノイズを実現します。 3.アモルファス合金変圧器 ： アモルファス合金材料をコアとして使用します。アモルファス合金は優れた磁気特性を有し、その無負荷損失は従来のシリコン鋼板変圧器の 1 / 3 — 1 / 5 に過ぎず、現在最も低い無負荷損失を持つエネルギー効率の良い変圧器の 1 つです。しかし、アモルファス合金材料は硬度と脆性が高く、加工が困難でコストが比較的高い。主に、無負荷運転時間が長く負荷率が低い場合 （ 農村部の送電網や都市部の配電網における配電変圧器など ） に適しています。 省エネ変圧器の応用と推進 政策サポート ：国家は省エネ製品の推進カタログに省エネ変圧器を含め、補助金、省エネ基準の義務化などの手段を通じて通常の変圧器の交換を促進しています。例えば、「電力変圧器のエネルギー効率およびエネルギー効率等級の最低許容値」 （ GB 2005 2 — 2021 ） では、 2022 年 6 月 1 日以降、新規生産の変圧器はエネルギー効率レベル 2 以上を満たす必要があると規定されており、さらにエネルギー消費量の高い製品を排除しています。 経済的利点 ：省エネ変圧器の初期購入コストは、通常の変圧器よりも 10% ～ 30% 高いが、通常は長期的な省エネを通じて 3 — 8 年以内にコストを回収することができます。1000 kVA の S 13 シリーズの油浸式変圧器を例にとると、 S 9 シリーズと比較すると、年間約 5000 — 8000 kWh の電力を節約できます。0.8 元 / kWh の工業用電力価格に基づいて、年間電力コストの削減は 4000 ～ 6400 元です。 結論として、省エネ変圧器は、電力システムにおける省エネと消費削減のための重要な機器です。これらの推進と応用は、「デュアル炭素」目標を達成し、エネルギー構造転換を促進するために大きな実用的な意義がある。材料技術と製造プロセスの進歩が続くにつれて、省エネ変圧器の性能はさらに向上し、コストは徐々に低下し、将来的には様々な分野での幅広い応用につながります。
