YBM-12(24) コンパクトセクションユニット変電所の性能、安全な操作方法、および技術的パラメータを提示します

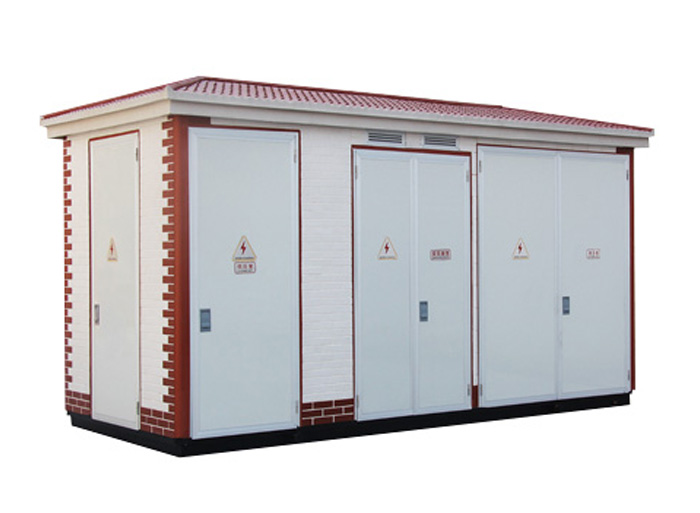

製品の紹介
YBM—12 （ 24 ） シリーズの予備式変電所は、欧州ボックス変圧器とも呼ばれ、高圧電気製品、電力変圧器、低圧電気機器を組み合わせたコンパクトな配電装置の完全なセットです。装置は、強い完全なセット、コンパクトな構造、小サイズ、移動しやすい、安全で信頼性の高い操作、便利なメンテナンス、美しい形状の特性を有します。都市公共電力配電、高層ビル、住宅コミュニティ、工業および鉱業企業、港湾、油田、公園、駅、空港、地下鉄、高速道路および他の電力供給場所に特に適しており、変圧器および配電装置の新しいタイプです。
製品構造
設置済みの変電所の基本的な構造は、高圧電気機器、変圧器、低圧電気機器の 3 つの主要部分を部屋に分割して「目標」または「製品」の形状を形成することです。“eye ” フォントは“ pin ” フォントと比較されます。 “me ” タイプの配線はより便利であるため、それらのほとんどは“ me ” フォントのレイアウトを採用し、 “pin ” レイアウト構造は比較的コンパクトで、特にインストールサイトの床面積が限られている場合は、“ pin ” フォント構造を選択することがより有利です。事前に設置された変電所箱は完全に密閉された構造であり、箱材料は高品質の鋼板とアルミニウム合金板、複合色鋼板、ステンレス鋼板、ガラス繊維強化セメント板などで構成することができます。
予めインストールされた変電所高圧スイッチギアは、ガス生産タイプ、圧縮機ガスタイプ、真空タイプの負荷スイッチ、 SF6 負荷スイッチ、真空遮断器高圧スイッチギアは、ターミナル、リングネットワーク、および二重電源モードを満たすことができる「 5 つの防止」の機能を選択するためにユーザーのニーズに応じて選択することができます。変電所の電源変圧器は、非金合金変圧器、油浸式完全密閉変圧器、乾式変圧器から選択できます。ガス保護および温度制御保護を装備することができます。
プレインストールされた変電所の低電圧スイッチは、ABB、シュナイダー、国内の高品質スイッチから選択でき、コンデンサ補償法は共補償と部分補償を実現できます。完全な补足、ゼロピッチングおよび他の机能。
設置済みの変電所の高低電圧入出口ラインは一般的にケーブルであり、高電圧の特別なニーズにも架空入口ラインを使用することができます。変電所には下部マンホールが設けられており、ケーブルを簡単に取り付けることができます。各独立設置室には、ドアを開閉すると自動的に消灯する照明が装備されています。
モデルと意味
YBM □ - □ / 0.4 - □
└ ─ ─ 変圧器容量 (KVA)
└ ─ ─ ローサイド電圧 (KV)
└ ─ ─ 高電圧サイド電圧 (KV): 12または24
└ ─ ─ デザインシリアル番号
└ ─ ─ 高低電圧プレインストール変電所
技術的パラメータ
分類 | 企画 | ユニット | パラメーター |
高電圧要素 | 定格周波数 | Hz | 50/60 |
定格電圧 | Kv | 12(24) | |
パワー周波数は電圧に耐えます 地面とフェーズに | Kv | 42(65) | |
雷の衝撃に耐える電圧 地面とフェーズに | Kv | 75(125) | |
定格電流 | A | 630 | |
短期耐電流の定格 | KA/2S | 20(16) | |
定格ピークに耐える電流 | KA | 50(40) | |
低電圧要素 | 定格電圧 | V | 400 |
主要なループは現在評価されます | A | 100 - 4000 | |
短期耐電流の定格 | KA | 15 - 50 | |
定格ピークに耐える電流 | KA | 20 - 105 | |
定格容量 | KVA | 50 - 2500 | |
変圧器 | タップ範囲 | - | ±2×2.5% または ±5% |
グループの接続 | - | D、yn11またはY、y n0 | |
ノイズ | dB | ≤55 | |
エンクロージャの保護レベル | - | IP33D |
使用条件
※ 高度 ≤ 1000メートル
※ 周囲温度-30 °C〜40 °C
※ 空気の相対湿度は90% (25 °C) を超えません
※ 製品は、火災、爆発の危険、深刻な汚染、化学腐食性ガス、激しい振動がない場所に設置する必要があります。
※ 技術条件を超えた場合は、ユーザーとメーカーが対応します。
インストール
ボックストランスの基本的なリファレンス図は、スキームに従ってメーカーによって提供されています。ユーザーはニーズに応じて独自に設計することもできますが、メーカーと通信して交渉する必要があります。
接地電極は片側とボックストランスフォーマーファンデーションの周りに埋め込まれており、変圧器の接地と雷保護の接地は接地システムを共有でき、ボックストランスフォーマーファンデーションプラットフォームにつながる接地線は2本以上である必要があります。抵抗R ≤ 4を確保する必要があります。
ボックス変圧器ベースと基礎の間の隙間は、雨水がケーブルルームに入るのを防ぐためにセメントモルタルで密封されています。
操作とメンテナンス
高圧スイッチの運転とメンテナンスは、高圧スイッチのインストール説明書に従って行います。低電圧電気機器では、空気遮断器は、複数の閉塞および分割操作の後、主接点に焼傷および炭素物質を局所的に生成させるため、接点の接触抵抗が増加し、空気遮断器は取扱説明書に従って定期的にメンテナンスする必要があります。雷雨の季節の前に年に 1 回テストする必要があります。
電力計量ユニットは、電力供給部門の要件に応じて定期的に校正されます。変圧器の動作、冷却システムが正常かどうか、自動温度モニタリングが正常かどうか、変圧器の上層の油温やコイル温度 （ ドライ型変圧器を参照 ） が正常かどうかを常に観察します。機器の運転とメンテナンスは、有資格の電気専門家によって実施する必要があります。
注文指示
注文者は、注文時に製品に関連する以下の情報を当社に提供するものとします。
A. 制品モデル
B。操作条件
変圧器のタイプおよび容量
D。高電圧および低電圧の主配線スキームと選択された電気部品のタイプとパラメータ
E。シェルの色と素材
F。ユーザーに他の要件がある場合は、注文時に作成できます
